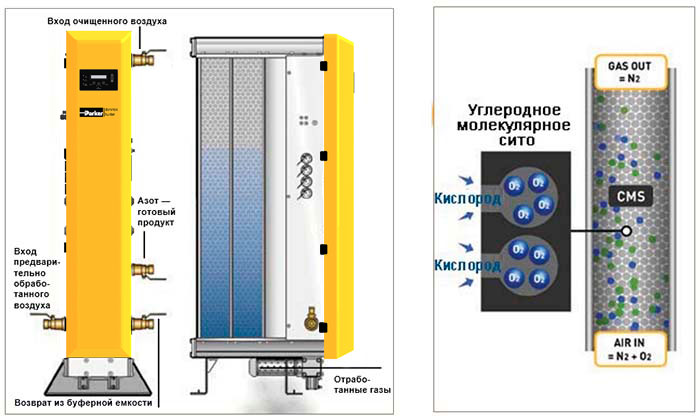

Генераторы азота NITROSource и MIDIGAS состоят из высокопрочных алюминиевых колонн, каждая из которых включает в себя сдвоенные камеры углеродных молекулярных сит (УМС) - материала, который удаляет кислород и остаточные газы из сжатого воздуха путем молекулярной абсорбции, позволяя использовать азот в качестве производственного газа.

Чистый сухой сжатый воздух из блока предварительной очистки Parker domnick hunter поступает в нижний входной коллектор и рабочий набор камер. При прохождении воздуха через УМС кислород в основном впитывается в поры УМС, оставляя исходящий поток азота. Этот азот проходит через верхний выходной коллектор в буферную емкость, а затем через контрольную систему генератора для регулировки давления, расхода и отслеживания чистоты, перед выпуском готового продукта.

УМС в противоположном наборе камер уже впитали кислород, путем быстрого сброса давления кислород удаляется из УМС в атмосферу, позволяя начать новый цикл. Этот цикл повторяется непрерывно, обеспечивая постоянный поток азота, при необходимости в круглосуточном режиме. Модульная алюминиевая конструкция устраняет необходимость в сложных клапанах и соединительных трубопроводах, используемых в традиционных конструкциях. УМС являются регулярно заменяемыми компонентами с минимальным сроком службы 10 лет при правильной эксплуатации и обслуживании.

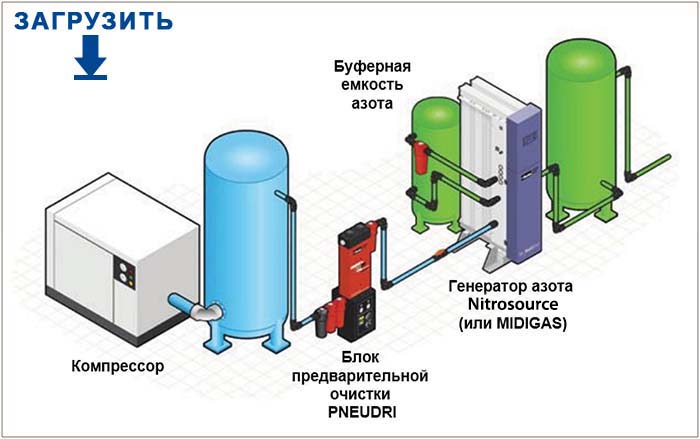

Типовая установка КЦА
