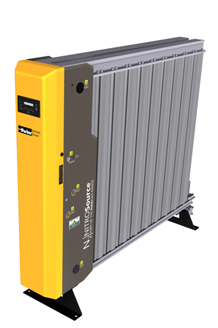

Генераторы азота Nitrosource
Выбор изделия
Данные по производительности основаны на давлении воздуха на входе 7 бар (изб.) и температуре окружающей среды 20°С – 25°С. По данным производительности в других условиях обратитесь в Parker.
| Модель | Расход азота (м³/ч) по отношению к чистоте (содержанию кислорода) |
| 10 ppm | 100 ppm | 250 ppm | 500 ppm | 0.1% | 0.5% | 1.0% | 2.0% | 3.0% | 4.0% | 5.0% |
| N2-20P | 4,5 | 8,0 | 9,7 | 11,1 | 12,4 | 17,7 | 21,3 | 25,3 | 29,8 | 30,9 | 33,7 |
| N2-25P | 6,8 | 12,0 | 14,6 | 16,7 | 18,6 | 26,6 | 32,0 | 38,0 | 44,7 | 46,4 | 50,6 |
| N2-35P | 9,0 | 16,0 | 19,4 | 22,2 | 24,8 | 35,4 | 42,6 | 50,6 | 59,6 | 61,8 | 67,4 |
| N2-45P | 11,3 | 20,0 | 24,3 | 27,8 | 31,0 | 44,3 | 53,3 | 63,3 | 74,5 | 77,3 | 84,3 |
| N2-55P | 13,5 | 24,0 | 29,1 | 33,3 | 37,2 | 53,1 | 63,9 | 75,9 | 89,4 | 92,7 | 101,1 |
| N2-60P | 15,0 | 26,6 | 32,3 | 36,9 | 41,2 | 58,9 | 70,8 | 84,1 | 99,1 | 102,7 | 112,1 |
| N2-65P | 17,1 | 30,4 | 36,9 | 42,2 | 47,1 | 67,3 | 80,9 | 96,1 | 113,2 | 117,4 | 128,1 |
| N2-75P | 18,6 | 33,1 | 40,2 | 46,0 | 51,3 | 73,3 | 88,2 | 104,7 | 123,4 | 127,9 | 139,5 |
| N2-80P | 20,7 | 36,8 | 44,6 | 51,1 | 57,0 | 81,4 | 98,0 | 116,4 | 137,1 | 142,1 | 155,0 |
| Входные параметры |
| Качество входного воздуха |
ISO 8573-1:2010 Класс 2.2.2
(2.2.1 с высоким содержанием масляных паров)
|
|
Диапазон давления
входного воздуха
| 5 - 13 бар (изб.)
|
| |
| Электрические параметры |
|
Напряжение питания
|
100 - 240 ±10% В ac 50/60 Гц
|
|
Мощность
| 80 Вт |
| Предохранитель | 3.15A
(Устойчивый к скачкам (T), 250 В, 5 x 20 мм
HBC, Разрывная мощность 1500A при 250В, в списке UL) |
|
|
| Параметры окружающей среды |
Температура окружающей
среды |
|
|
Влажность
| 50% при 40°C (80% макс. < 31°C) |
|
Класс защиты IP
| IP20 / NEMA 1 |
|
Высота
| <2000 м
|
| Шум | < 80 дБ (A) |
|
| |
| Соединения портов |
|
Вход воздуха
|
G1”
|
| Выход азота в буфер | G1” |
| Вход азота из буфера | G1 1/2” |
| Выход азота | G1 1/2” |
|
Размеры и вес
| Модель | Высота(В) | Ширина(Ш) | Глубина(Г) | Вес |
| мм | мм | мм | кг |
| N2-20P | 1894 | 550 | 881 | 299 |
| N2-25P | 1894 | 550 | 1050 | 384 |
| N2-35P | 1894 | 550 | 1219 | 469 |
| N2-45P | 1894 | 550 | 1388 | 553 |
| N2-55P | 1894 | 550 | 1557 | 638 |
| N2-60P | 1894 | 550 | 1726 | 722 |
| N2-65P | 1894 | 550 | 1895 | 807 |
| N2-75P | 1894 | 550 | 2064 | 892 |
| N2-80P | 1894 | 550 | 2233 | 976 |
Размеры и вес в упаковке
| Модель | Высота(В) | Ширина(Ш) | Глубина(Г) | Вес |
| мм | мм | мм | кг |
| N2-20P | 729 | 2000 | 1090 | 398,4 |
| N2-25P | 729 | 2000 | 1260 | 495,4 |
| N2-35P | 729 | 2000 | 1430 | 580,4 |
| N2-45P | 729 | 2000 | 1600 | 686,4 |
| N2-55P | 832 | 2000 | 1770 | 782,4 |
| N2-60P | 832 | 2000 | 1935 | 897,4 |
| N2-65P | 832 | 2000 | 2100 | 997,4 |
| N2-75P | 832 | 2000 | 2275 | 1093,4 |
| N2-80P | 832 | 2000 | 2445 | 1186,4 |
Стандартный м³ при 20°C, 1013миллибар, 0% относительное давление водного пара
