Как известно, бессвинцовая пайка практически осуществима лишь с использованием инертной газовой среды, в роли каковой выступает обычно азот. В свою очередь, генераторы азота MAXIGAS позволяют отказаться от дорогостоящей закупки азота, перейдя на самостоятельное его производство из обычного сжатого воздуха.

Ниже размещены фотографии, сделанные после завершения монтажа и пуско-наладки генератора азота MAXIGAS112, а также оборудования для производства и подготовки сжатого воздуха, на одном из подмосковных предприятий, занимающихся производством электронной продукции.

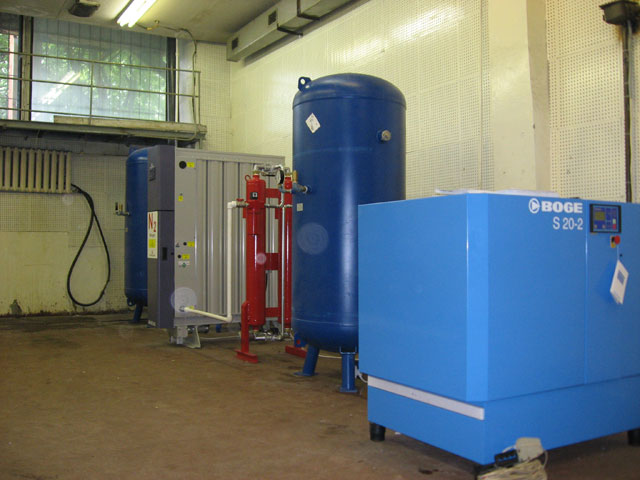

Общий вид на линию по производству азота. На переднем плане - винтовой компрессор BOGE, за ним воздушный ресивер и безнагревный адсорбционный осушитель ZANDER с фильтрами сжатого воздуха. Осушитель снижает температуру точки росы сжатого воздуха до уровня не выше -40 °C.

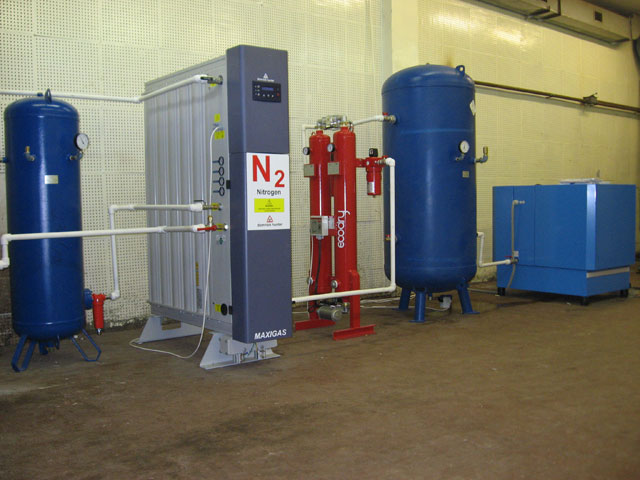

Этот генератор азота MAXIGAS 112 рассчитан на производство 28,8 м³/ч газообразного азота с чистотой 99,95% (таким образом, расчетное остаточное содержание кислорода составляет не более 500 частиц на миллион). Генератор обеспечивает давление азота на постоянном уровне 8 бар - впрочем, пользователь может редуцировать его до любого нужного уровня, в том числе и с помощью предлагаемых нами высококачественных редукторов давления.

Генератор, как обычно, снабжен двумя ресиверами - одним буферным и одним финальным. Обычно, мы используем достаточно качественные ресиверы отечественного производства, однако, при желании, покупатель может заказать и ресиверы германского производства, как окрашенные, так и обработанные методом гальванизации.

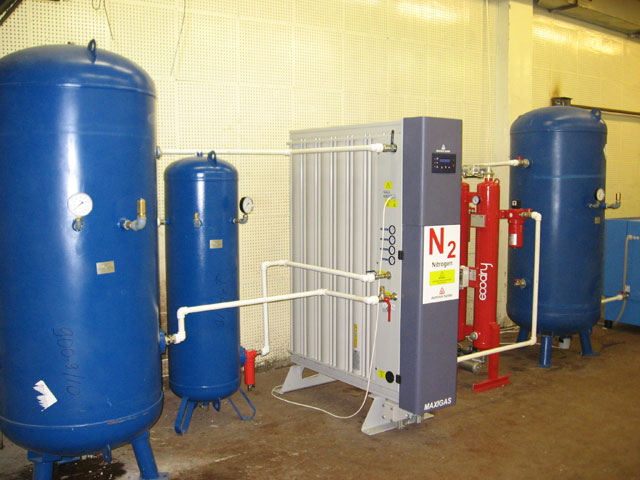

Еще один вид на MAXIGAS, немного под другим ракурсом.

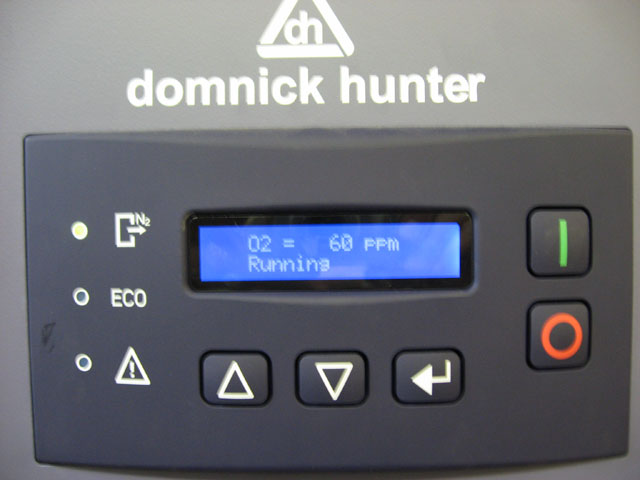

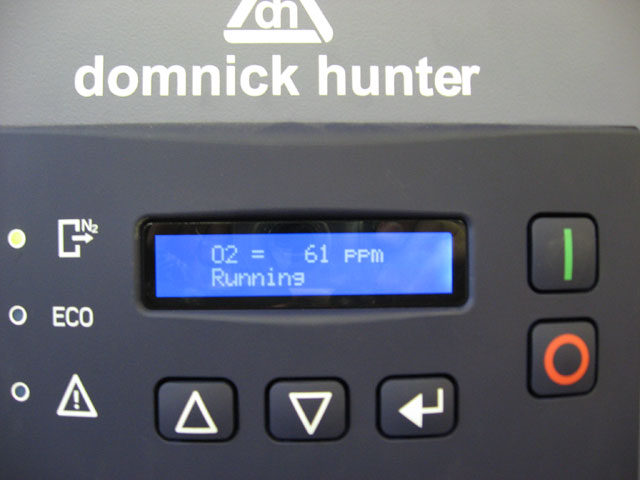

Этот генератор рассчитан на снижение содержания кислорода до 0,05% (=500 частиц на миллион, или ppm). Однако, обычным явлением является фактически более высокая, иногда даже значительно, чистота азота - что, конечно, всегда идет только на пользу производственному процессу и качеству конечной продукции, в данном случае, печатных плат. На момент фотосъемки, чистота азота составляла 61 молекулу кислорода на миллион молекул.

Затем, она продолжила снижаться, но ждать конечного результата наш сотрудник не стал - вероятно, на первые годы работы генератора она стабилизируется где-то на уровне 50...80 ppm. Можно отметить, что молекулярные сита в наших генераторах азота не нуждаются в замене по меньшей мере в течение 15-20 лет, а на практике, существует множество установок, где сита не менялись порядка 30 и более лет.

Описание, техническая информация и брошюры по оборудованию, которое было использовано в этом проекте, содержатся на следующих страницах нашего сайта:
Генератор азота domnick hunter (Великобритания) тип MAXIGAS112 - на странице Генераторы азота MAXIGAS
Винтовой компрессор BOGE (Германия) тип S 20-2 - на странице Младшие модели компрессоров серии S
Осушитель ZANDER (Германия) тип KE-MT 15 - на странице Адсорбционные осушители серии KE-MT
Конденсатоотводчик Bekomat 32 (Германия) - на странице Конденсатоотводчики Bekomat
