• большая площадь поверхности и дольший срок службы, по сравнению с фильтроэлементами глубинного типа фильтрации, производимыми способом аэродинамического распыления расплава (melt blown)
• твердая опорная конструкция по всей длине фильтроэлемента, обеспечивающая высокую прочность фильтроэлемента как при обычной работе, так и при обратной промывке
• широкий выбор различных степеней очистки, делающий возможным использование этих фильтроэлементов в самых разных процессах фильтрации жидкостей
• высокая химическая совместимость
• доступно исполнение для повышенных температур при стерилизации и санации

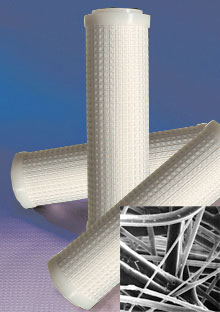

Картриджи PROPLEAT PP были разработаны для заполнения ниши между фильтроэлементами для очистки жидкостей, изготавливаемыми по технологии аэродинамического распыления расплава (melt blown), и плетеными фильтроэлементами с абсолютной степенью очистки. Наличие опорой конструкции и полностью полипропиленовое исполнение обеспечивают высокую прочность элементов PROPLEAT PP в сочетании с экономичностью, высокой площадью поверхности фильтроматериала и химической совместимостью.
Картриджи PROPLEAT PP обеспечивают 99-процентую эффективность фильтрации при всех установленных для них степенях очистки, и используются в самых разных процессах очистки жидкостей.
|
Фильтроматериал
Внешний каркас Внутренний каркас Внутренняя опора Внешний рукав Торцевые крышки Стандартные уплотнения |
: : : : : : : |
Полипропилен Полипропилен Полипропилен Полипропилен Полипропилен Полипропилен Силикон/EPDM |
Материалы конструкции соответсвуют требованиям стандарта 21CFR, часть 177, USP Plasctics класс VI - 121°C и ISO 10993.
Эффективная площадь поверхности фильтрующего материала составляет до 2,2 м² для картриджа номинальной длиной 40" (1000 мм).
Фильтрующая способность картриджей PROPLEAT PP тестируется в соответствии со стандартом ISO 12103 часть 1, по схемам тестирования пропусканием загрязненной пылью воды A2 и A4.
| Код фильтроэлемента | Степень очистки (мкм), при различной эффективности | ||
| 99% | 95% | 90% | |
| E | 1,0 | 0,8 | 0,6 |
| H | 3,0 | 2,3 | 2,0 |
| K | 5,0 | 4,5 | 3,5 |
| M | 10 | 9 | 7 |
| N | 20 | 13 | 10 |
| U | 40 | 30 | 25 |
Рекомендуется использовать картриджи PROPLEAT PP при постоянной рабочей температуре до 60 °C, с возможностью кратковременного увеличения температуры до следующих пределов:
| Температура, °C |
Максимальное дифф. давление в направлении потока, бар |
Максимальное реверсное дифф. давление, бар |
| 20 | 4,0 | 2,0 |
| 40 | 3,0 | 1,5 |
| 60 | 2,0 | 1,0 |
| 80 | 1,0 | 0,5 |
| 90 | 0,5 | не рекомендуется |
| 100 и больше (пар) | 0,3 | не рекомендуется |
Картриджи PROPLEAT PP могут быть многократно стерилизуемы паром in sito или в автоклаве при температуре до 121 °C. Кроме того, они могут подвергаться санации с помощью горячей воды при температуре до 90 °C, а также с помощью многих химикатов.
Перед началом эксплуатации рекомендуется промывка картриджей (объем воды - 3 литра для картриджа размером 10").
| Код фильтроэлемента | Длина в исполнении B, мм (дюймы) | Длина в исполнении L, мм (дюймы) |
| 1 | 250 (9 7/8) | 250 (9 7/8) |
| 2 | 496 (19 1/2) | 506 (20) |
| 3 | 746 (29 3/8) | 766 (30 1/8) |
| 4 | 994 (39 1/8) | 1014 (40) |
Внешний диаметр в исполнениях C, D, E, R - 70 мм (2,8 "), в исполнениях B, L - 64 мм (2,5 ")
Внутренний диаметр - 28 мм (1,1 ")
| PRPP | - | N | - | ||||||||||
|
Ном. длина
1 = 250 мм (10 ") 2 = 500 мм (20 ") 3 = 750 мм (30 ") 4 = 1000 мм (40 ") |
Степень очистки
E H K M N U |
Торцевые крышки
B = domnick hunter DOE C = стабилизатор/226 байонет D = стабилизатор/222 E = плоское/222 L = удлиненный dh DOE R = стабилизатор/222 байонет |
Уплотнения
E = EPDM S = силикон |
Опции
S = горячая вода/стерилизация паром |
|||||||||
Например: фильтрующий элемент PRPP2-KNB-ES - это:
- фильтроэлемент серии PROPLEAT PP (код серии PRPP)
- номинальной длиной 20 дюймов (код размера 2)
- со степенью очистки 99% к частицам 5 мкм (код очистки K)
- с присоедниями domnick hunter DOE (код присоединений B)
- с уплотнениями из EPDM (код уплотнений E)
- с возможностью стерилизации и санации (код опции S)
Типы основных присоединений, предлагаемых нами для процессных фильтроэлементов, показаны на рисунке ниже.
