• тонкость очистки от 0,6 до 100 микрон
• плиссированный фильтроматериал, обеспечивающий высокую пропускную способность и долгий срок службы
• выверенная плотность, гарантирующая надежную задержку частиц
• множество типов присоединений
• полностью полипропиленовая конструкция
Картриджи PEPLYN PLUS используются для фильтрации широкого спектра продуктов в пивобезалкогольной, фармацевтической промышленности, при производстве очищенной воды и в области тонких химических технологий. Полностью полипропиленовая контрукция обеспечивает широкую химическую совместимость, делая возможным использование фильтрующих элементов PEPLYN PLUS пригодным для фильтрации многих агрессивных и высоковязких жидких сред. Фильтроэлементы PEPLYN PLUS не подвержены гидролизу в агрессивных жидкостях, и не несут опасности загрязенения процессных сред.
Используемый фильтрующий материал явился плодом длительной исследовательской работы. Выверенная плотность фильтроматериала обеспечивает увеличивающуюся в разных его слоях фильтрующую способность, и, в сочетании с его плиссированной структурой, гарантирует длительный срок службы элементов PEPLYN PLUS.
|
Фильтроматериал
Внешний каркас Внутренний каркас Внутренняя опора Торцевые крышки Вставки торцевых крышек Стандартные уплотнения Для капсулей и фильтр-шприцев: Корпус капсуля Уплотнения капсуля Корпус фильтр-шприца |
: : : : : : : : : : |
Полипропилен Полипропилен Полипропилен Полипропилен Полипропилен Нержавеющая сталь 316L Силикон/EPDM Полипропилен Полипропилен Полипропилен |
Материалы конструкции соответсвуют требованиям стандарта 21CFR, часть 177, USP Plasctics класс VI - 121°C и ISO 10993.
Эффективная площадь поверхности фильтрующего материала составляет 0,79 м² для картриджа номинальной длиной 10" (250 мм).
Фильтрующая способность картриджей PEPLYN PLUS тестируется в соответствии со стандартом ISO 12103 часть 1, по схемам тестирования пропусканием загрязненной пылью воды A2 и A4.
| Код фильтроэлемента | Степень очистки (мкм), при различной эффективности | ||||
| >99,99% | 99,98% | 99,90% | 99% | 90% | |
| .60 | 0,60 | 0,57 | 0,54 | 0,32 | 0,20 |
| 1.0 | 1,00 | 0,95 | 0,90 | 0,70 | 0,50 |
| 1.5 | 1,50 | 1,40 | 1,10 | 0,80 | 0,60 |
| 003 | 3,00 | 2,80 | 1,80 | 1,00 | 0,70 |
| 005 | 5,00 | 4,70 | 4,50 | 3,50 | 1,00 |
| 007 | 7,00 | 6,70 | 6,30 | 4,50 | 2,50 |
| 010 | 10,0 | 8,00 | 7,00 | 4,80 | 2,80 |
| 015 | 15,0 | 12,0 | 10,0 | 7,20 | 4,50 |
| 020 | 20,0 | 16,0 | 14,0 | 10,0 | 6,00 |
| 025 | 25,0 | 20,0 | 17,0 | 12,0 | 7,00 |
Рекомендуется использовать картриджи PEPLYN PLUS при постоянной рабочей температуре до 70 °C, с возможностью кратковременного увеличения температуры до следующих пределов:
| Температура, °C | Максимальное дифф. давление в направлении потока, бар |
| 20 | 5,0 |
| 40 | 4,0 |
| 60 | 3,0 |
| 80 | 2,0 |
| 90 | 1,0 |
| 100 и больше (пар) | 0,3 |
Капсули могут использоваться при рабочей температуре до 40 °C и рабочем давлении до 5,0 бар при очистке жидкостей, и до 4,0 при очистке воздуха или иных газообразных сред.
Фильтроэлементы PEPLYN PLUS могут подвергаться многократной стерилизации паром in sito или в автоклаве при температуре до 135 °C, а также подвергаться санации с помощью горячей воды при температуре до 90 °C, а также с помощью многих химикатов. Капсули могут быть стерилизованы в автоклаве при температуре до 135 °C.
Перед началом эксплуатации рекомендуется промывка картриджей (объем воды - 10 литров для картриджа длиной 10").
| ZCPP | - | - | ||||||||||
|
Ном. длина
В = 65 мм (2,5 ") A = 125 мм (5 ") K = 125 мм (5 ") 1 = 250 мм (10 ") 2 = 500 мм (20 ") 3 = 750 мм (30 ") 4 = 1000 мм (40 ") |
Степень очистки
0.60 1.0 1.5 003 005 007 010 015 020 025 040 055 075 100 |
Торцевые крышки
B = domnick hunter DOE C = стабилизатор/226 байонет G = пазуха/222 R = стабилизатор/222 байонет SK = устаревшее T = Trueseal Y = Demi Stub Z = Demi A/B |
Исполнение
E = электронная пром-сть P = фармацевтика S = стерилизация паром |
Уплотнения
E = EPDM S = силикон P = PTFE V = Viton |
||||||||
Например: фильтрующий элемент ZCPP2-1.0R - это:
- фильтроэлемент серии PEPLYN PLUS (код серии ZCPP)
- номинальной длиной 20 дюймов (код размера 2)
- со степенью очистки >99,99% к частицам 1 микрон (код очистки 1.0)
- с присоединениями стабилизатор/222 байонет (код присоединений R)

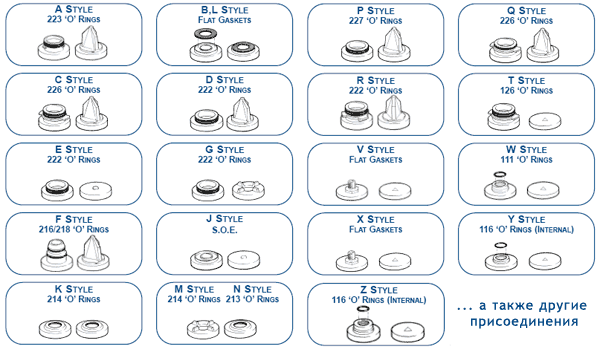

Типы основных присоединений, предлагаемых нами для процессных фильтроэлементов, показаны на рисунке ниже.
C вопросами по кодировке капсулей, фильтр-шприцев и дисков обращайтесь к нашим сотрудникам.
