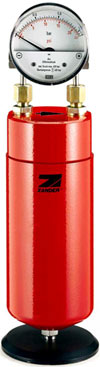

ZANDER производит широкий спектр оборудования для подготовки сжатого воздуха высокого давления, в т.ч. и магистральные фильтры для рабочего давления до 350 бар.
Фильтры высокого давления поставляются стандартно в корпусах типа G с резьбовыми присоединениями от 1/4" до 2 ". Корпуса выполнены из высокопрочного алюминиевого сплава (до 50 бар) или из высокопрочной углеродистой стали (начиная со 100-барных фильтров), обработаные пескоструйным методом, очищеные и обезжиреные, с полиэфирным покрытием внутри и снаружи, наружной окраской акриловой краской.
Общий принцип конструкции фильтров высокого давления такой же, как и у обычных 16-барных фильтров ZANDER, в них используются те же фильтроэлементы ZANDER. К высокобарным фильтрам ZANDER также, как и к обычным, предлагает множество аксессуаров, включая манометры дифференциального давления и конденсатоотводчики различных типов, в т.ч. электронные емкостные серии Ecodrain (до 50 бар) и электронные таймерные (для фильтров с максимальным рабочим давлением 100, 250 и 350 бар).
Фильтры с рабочим давлением 50 бар находят применение в основном в сфере очистки сжатого воздуха, используемого при выдуве PET-тары, фильтры с большим давлением - в различных специфических областях применений, в т.ч. на электростанциях, судах и пр.
Фильтры высокого давления ZANDER могут применяться не только для очистки сжатого воздуха, но и других взрывобезопасных и неагрессивных сред, в т.ч. углекислого газа (безводного), инертных газов (аргона, ксенона, криптона), азота и др.
Более подробно о преимуществах наших фильтрующих элементов рассказано на странице «Фильтрующие элементы ZANDER».
К фильтроэлементам поверхностного типа фильтрации относится тип V, глубинного типа - ZP, XP, XP4, адсорбирующего типа - угольные фильтроэлементы типов A и KTA.
| Тип фильтроэлемента | Степень очистки | Остаточное содержание масла, мг/м³, не более | Начальное дифференциальное давление, бар | Макс. рабочая температура, °C | |
|
Общего назначения
Опорный каркас - нержавеющая сталь VA 1.4306; торцевые крышки - модифицированный термостойкий полиамид или алюминий, по выбору заказчика, опционально - нержавеющая сталь VA 1.4305; уплотнения - Perbunan, опционально - Viton; фильтроматериал - микроволокно с защитным покрытием (V), боросиликатное микроволокно с защитным покрытием (ZP, XP, XP4), боросиликатное микроволокно с обогащением активированным углем (A); дренажный слой - инкорпорированный в фильтроматериал Parafil (ZP, XP, XP4).
Угольные картриджи KTA - алюминиевый картридж, фильтрующий материал - гранулированный активированный уголь.
|
|||||
| Грубой очистки V | 99,99% @ 3 мкм | - | 0.02 | 80 | |
| Общей очистки ZP | 99,9999% @ 1 мкм | 0,5 | 0.03 | 80 | |
| Тонкой очистки XP | 99,99999% @ 0,01 мкм | 0,01 | 0.06 | 80 | |
| Сверхтонкой очистки XP4 | 99,99999% @ 0,01 мкм | 0,001 | 0.12 | 80 | |
| Угольные A | - | 0,003 (пары) | 0.03 | 40 | |
| Угольные картриджные KTA | - | 0,003 (пары) | 0,04-0,15 | 40 | |
|
Высокотемпературные
Опорный каркас - нержавеющая сталь VA 1.4306; торцевые крышки - алюминий; уплотнения - Perbunan, опционально - Viton; фильтроматериал - боросиликатное микроволокно с защитным покрытием; дренажный слой - высокотемпературный Nomex.
|
|||||
| Общей очистки ZHTNX | 99,9999% @ 1 мкм | 0,5 | 0.03 | 120 | |
| Тонкой очистки XHTNX | 99,99999% @ 0,01 мкм | 0,01 | 0.06 | 120 | |
|
Высокотемпературные химически устойчивые
Опорный каркас - нержавеющая сталь VA 1.4306; торцевые крышки - нержавеющая сталь VA 1.4305; уплотнения - Perbunan, опционально - Viton; фильтроматериал - боросиликатное микроволокно с защитным покрытием; дренажный слой - высокотемпературный Nomex.
|
|||||
| Общей очистки ZHTCR | 99,9999% @ 1 мкм | 0,5 | 0.03 | 120 | |
| Тонкой очистки XHTCR | 99,99999% @ 0,01 мкм | 0,01 | 0.06 | 120 | |
|
Краскосовместимые обезжиренные
Специальные фильтроэлементы для очистки сжатого воздуха, используемого в процессах, связанных с окраской, а также в иных чувствительных к наличию микропримесей процессах.
Опорный каркас - нержавеющая сталь VA 1.4306, с электрополировкой и многократной химической очисткой; торцевые крышки - модифицированный термостойкий усиленный полиамид или алюминий, многократная химическая очистка, опционально - нержавеющая сталь VA 1.4305; уплотнения - Viton, без содержания силикона; фильтроматериал - стабилизированное микроволокно с защитным покрытием (VLV), стабилизированное боросиликатное микроволокно с защитным покрытием (ZPLV, XPLV), стабилизированное боросиликатное микроволокно с обогащением активированным углем (A); дренажный слой - инкорпорированный в фильтроматериал Parafil (ZPLV, XPLV). |
|||||
| Грубой очистки VLV | 99,99% @ 3 мкм | - | 0.02 | 80 | |
| Общей очистки ZPLV | 99,9999% @ 1 мкм | 0,5 | 0.03 | 80 | |
| Тонкой очистки XPLV | 99,99999% @ 0,01 мкм | 0,01 | 0.06 | 80 | |
| Угольные ALV | - | 0,003 (пары) | 0.03 | 40 | |
|
В процессном исполнении
Специальные фильтроэлементы для установки в процессные корпуса из нержавеющей стали, для очистки сжатого воздуха, а также диоксида углерода CO2 и других агрессивных сред.
Опорный каркас - нержавеющая сталь VA 1.4306, с электрополировкой; торцевые крышки - нержавеющая сталь VA 1.4305; уплотнения - EPDM; фильтроматериал - микроволокно с защитным покрытием (VT), боросиликатное микроволокно с защитным покрытием (ZPT, XPT), боросиликатное микроволокно с обогащением активированным углем (AT); дренажный слой - инкорпорированный в фильтроматериал Parafil (ZPLV, XPLV). |
|||||
| Грубой очистки VT | 99,99% @ 3 мкм | - | 0.02 | 120 | |
| Общей очистки ZPT | 99,9999% @ 1 мкм | 0,5 | 0.03 | 120 | |
| Тонкой очистки XPT | 99,99999% @ 0,01 мкм | 0,01 | 0.06 | 120 | |
| Угольные AT | - | 0,003 (пары) | 0.03 | 40 | |
|
Для грубой очистки CO2 и других агрессивных сред от твердых примесей
Специальные фильтроэлементы из нержавеющей стали. Фильтрующий материал - плиссированное волокно из нитей нержавеющей стали.
|
|||||
| Грубой очистки VPL12 | 99,9% @ 12 мкм | - | спец. | 120 | |
| Грубой очистки VPL25 | 99,9% @ 25 мкм | - | спец. | 120 | |
| Тип фильтра | Пропускная способность, м³/ч |
Присоединение, дюймы |
Макс. рабочее давление, бар (изб.) |
Габаритные размеры, мм |
Масса, кг |
Фильтрующий элемент, кол-во/размер |
|||
| A | B | C | D | ||||||
| G2/25 | 75 | G 1/4 | 25 | 60 | 200 | 14 | 60 | 0,8 | 1/1030 |
| G3/25 | 125 | G 1/4 | 25 | 87 | 245 | 21 | 75 | 1,2 | 1/1050 |
| G5/25 | 175 | G 3/8 | 25 | 87 | 245 | 21 | 90 | 1,2 | 1/1070 |
| G7/25 | 250 | G 1/2 | 25 | 87 | 315 | 21 | 160 | 1,4 | 1/1140 |
| G9/25 | 450 | G 3/4 | 25 | 130 | 350 | 43 | 135 | 4,1 | 1/2010 |
| G11/25 | 750 | G 1 | 25 | 130 | 450 | 43 | 235 | 4,9 | 1/2020 |
| G12/25 | 1175 | G 1 1/2 | 25 | 130 | 525 | 43 | 335 | 5,0 | 1/2030 |
| G13/25 | 1750 | G 1 1/2 | 25 | 130 | 755 | 43 | 525 | 6,6 | 1/2050 |
| G14/25 | 2600 | G 2 | 25 | 164 | 735 | 48 | 520 | 8,9 | 1/3050 |
| G2/50 | 75 | G 1/4 | 50 | 60 | 200 | 14 | 60 | 0,8 | 1/1030 |
| G3/50 | 125 | G 1/4 | 50 | 87 | 245 | 21 | 75 | 1,2 | 1/1050 |
| G5/50 | 175 | G 3/8 | 50 | 87 | 245 | 21 | 90 | 1,2 | 1/1070 |
| G7/50 | 250 | G 1/2 | 50 | 87 | 315 | 21 | 160 | 1,4 | 1/1140 |
| G9/50 | 450 | G 3/4 | 50 | 130 | 350 | 43 | 135 | 4,1 | 1/2010 |
| G11/50 | 750 | G 1 | 50 | 130 | 450 | 43 | 235 | 4,9 | 1/2020 |
| G12/50 | 1175 | G 1 1/2 | 50 | 130 | 525 | 43 | 335 | 5,0 | 1/2030 |
| G13/50 | 1750 | G 1 1/2 | 50 | 130 | 755 | 43 | 525 | 6,6 | 1/2050 |
| G14/50 | 2600 | G 2 | 50 | 164 | 735 | 48 | 520 | 8,9 | 1/3050 |
| G3/100 | 120 | G 1/4 | 100 | 90 | 330 | 25 | 100 | 3,3 | 1/1050 |
| G5/100 | 180 | G 3/8 | 100 | 90 | 330 | 25 | 115 | 3,4 | 1/1070 |
| G7/100 | 300 | G 1/2 | 100 | 90 | 395 | 25 | 185 | 3,9 | 1/1140 |
| G9/100 | 550 | G 3/4 | 100 | 116 | 445 | 25 | 170 | 11,0 | 1/2010 |
| G11/100 | 850 | G 1 | 100 | 116 | 530 | 25 | 270 | 12,4 | 1/2020 |
| G13/100 | 1750 | G 1 1/2 | 100 | 125 | 900 | 33 | 560 | 21,0 | 1/2050 |
| G14/100 | 2700 | G 2 | 100 | 155 | 925 | 45 | 565 | 31,0 | 1/3050 |
| G3/250 | 125 | G 1/4 | 250 | 90 | 330 | 25 | 250 | 3,3 | 1/1050 |
| G5/250 | 220 | G 3/8 | 250 | 90 | 330 | 25 | 115 | 3,4 | 1/1070 |
| G7/250 | 400 | G 1/2 | 250 | 90 | 395 | 25 | 185 | 3,9 | 1/1140 |
| G9/250 | 900 | G 3/4 | 250 | 116 | 445 | 25 | 170 | 14,0 | 1/2010 |
| G11/250 | 1400 | G 1 | 250 | 116 | 530 | 25 | 270 | 17,4 | 1/2020 |
| G13/250 | 2900 | G 1 1/2 | 250 | 125 | 900 | 33 | 560 | 30,0 | 1/2050 |
| G14/250 | 4500 | G 2 | 250 | 155 | 925 | 45 | 565 | 47,0 | 1/3050 |
| G3/350 | 130 | G 1/4 | 350 | 90 | 330 | 25 | 350 | 3,3 | 1/1050 |
| G5/350 | 250 | G 3/8 | 350 | 90 | 330 | 25 | 115 | 3,4 | 1/1070 |
| G7/350 | 450 | G 1/2 | 350 | 90 | 395 | 25 | 185 | 3,9 | 1/1140 |
| G9/350 | 1020 | G 3/4 | 350 | 122 | 445 | 25 | 170 | 19,0 | 1/2010 |
| G11/350 | 1500 | G 1 | 350 | 122 | 530 | 25 | 270 | 21,6 | 1/2020 |
| G13/350 | 3200 | G 1 1/2 | 350 | 125 | 900 | 33 | 560 | 40,0 | 1/2050 |
| G14/350 | 5000 | G 2 | 350 | 158 | 925 | 45 | 565 | 62,0 | 1/3050 |
Пропускная способсность указана для сжатого воздуха, приведенной к стандартным условиям всасывания (+20°C, 1 бар абс), применимо к максимальному рабочему давлению фильтра.
В случае, если рабочее давление в Вашем случае отличается от принятого по умолчанию, обращайтесь к нашим сотрудникам для получения информации.
