Точка росы сжатого воздуха, или точка росы под давлением - это та температура, до которой сжатый воздух может быть охлажден без образования конденсата. Точка росы сжатого воздуха зависит от давления. Если давление падает, точка росы также уменьшается.

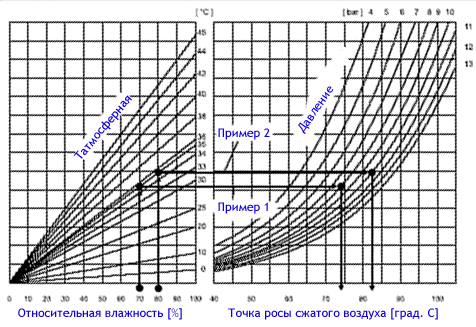

     Приведенная ниже диаграмма позволяет определить значение температуры точки росы сжатого воздуха, основываясь на знании температуры и относительной влажности атмосферного воздуха и финальном давлении сжатия.

Пример 1  Атмосферный воздух  - относительная влажность φ = 70%  - температура T = 35 °C  (→ атмосферная точка росы = 28 °C)  Сжатый воздух  - давление pабс = 8 бар  → Точка росы сжатого воздуха = 73 °C		Пример 2  Атмосферный воздух  - относительная влажность φ = 80%  - температура T = 35 °C  (→ атмосферная точка росы = 31 °C)  Сжатый воздух  - давление pабс = 10 бар  Точка росы сжатого воздуха = 82 °C

     Разумеется, диаграмма позволяет лишь приблизительно определить значение температуры точки росы под давлением, и для точных расчетов используются другие методы.
