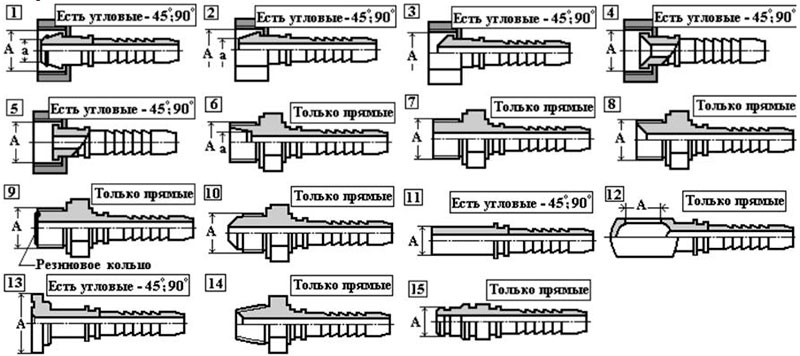

Выберите подходящие наконечники

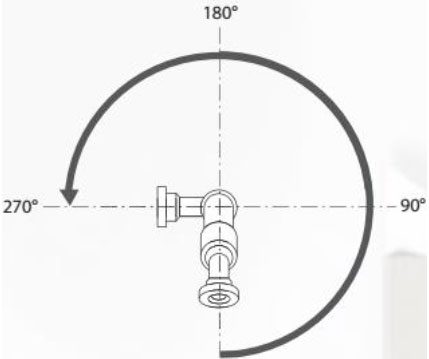

Схема разворота угловых наконечников

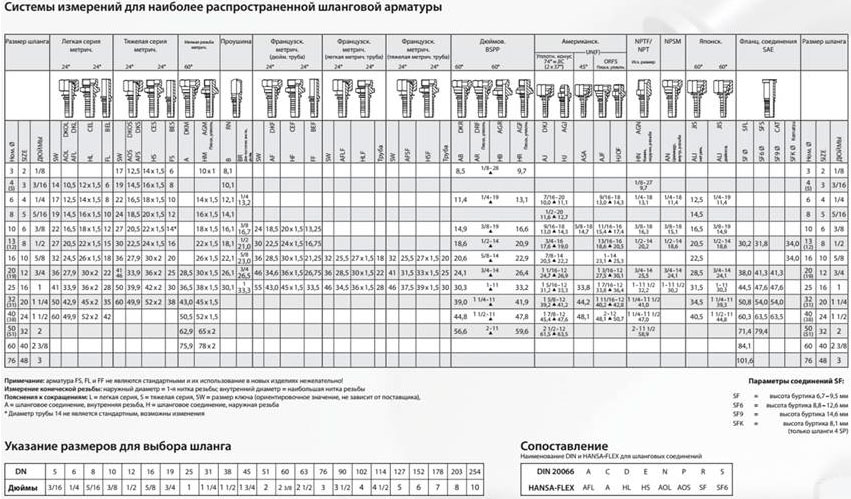

Технические характеристики

Длина РВД, (воспользуйтесь схемами определения длины) Следует избегать применения использованной концевой арматуры в новых изделиях. L = длина шлангопровода, I = длина колена

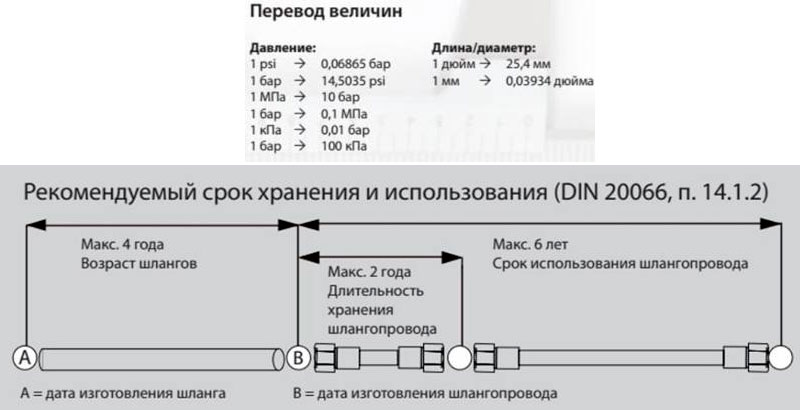

Справочная информация

К определению длины РВД

·         L = Ik • [ 1 + (Z₁ + Z₂)] [мм]

·         L = длина шлангопровода с учетом требуемого провисания [мм]

·         Ik = конструктивный размер [мм]: размер между фиксированным и находящимся

·         непосредственно напротив соединением

·         (уплотнительная головка, резьбовая цапфа, фланцевое соединение)

·         Z₁ = числовое значение требуемой осевой гибкости, например, 5 % = 0,05

·         Z₂ = числовое значение изменения длины, например, 2 % = 0,02 для укорачивания

Размеры:

(англ.) измеряемая величина; здесь она используется для внутреннего и наружного размера.

Еденица 1 SIZE=1/16 дюйма
Например: Size 8=8*1/16=8/16=1/2 дюйма

Расчетное давление согласно DIN EN 20066:

Если шланг и арматура имеют разное расчетное давление (допустимое рабочее давление шланга и номинальное давление шланговой арматуры), для шлангопровода разрешается использовать только нижнее значение давления.

Рекомендации по монтажу и моменту затяжки

А: ручной монтаж, завершающийся заметным ростом усилия

В: металлическое уплотнение: затягивание для уплотнения на 90 градусов (1/4 оборота)

С: эластомерное уплотнение:
Обычное затягивание для уплотнения на 180 градусов (1/2 оборота)

Затягивание для уплотнения системы ORFS от 30 до 40 градусов

Все приведенные значения являются ориентировочными

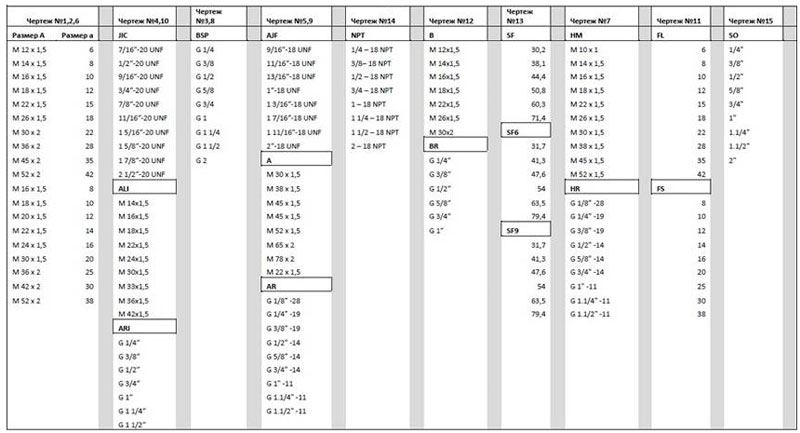

* Варианты резьбы для заполнения данных стр.1. «Марка резьба/диаметр, мм»
