Система удаления паров масла OIL-X EVOLUTION - OVR l
Масляные пары представляют собой мельчайшие газообразные частицы нефтепродуктов, которые просачиваются сквозь коалесцирующие фильтры, рассчитанные на удаление жидких фракций и аэрозолей.
| Для удаления таких паров компания Parker domnick hunter использует фильтры адсорбирующего типа. Серия OIL-X EVOLUTION включает в себя фильтры трех типов, имеющие модульную башенную конфигурацию: тип OVR - одноступенчатый встраиваемый фильтр; тип ACS - двухступенчатый встраиваемый фильтр; тип AC - комбинированный фильтр, оснащенный коалесцирующим и адсорбирующим фильтрующими элементами.
Тип фильтра подбирается с учетом места его | размещения в системе и частоты возможной замены фильтрующих элементов.
Фильтры OIL-X EVOLUTION типа OVR могут использоваться как для общей защиты установки, так и для локальной фильтрации. Они также в случаях, когда частая замена фильтрующих элементов практически невозможна. Фильтры OIL-X EVOLUTION типа ACS и AC используются в системах с малым расходом, локальных системах и в условиях, допускающих более частую замену фильтрующего элемента. |
Тип OVR |
Тип ACS |
Тип AC |

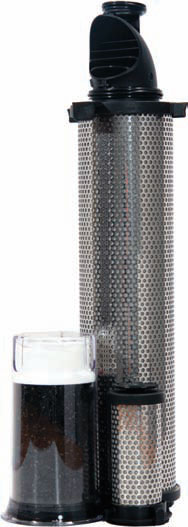

В адсорбирующих фильтрах OIL-X EVOLUTION используется два типа наполнителя:
• В фильтре OIL-X EVOLUTION типа OVR применяются гранулы активированного угля
• В фильтре OIL-X EVOLUTION типа ACR применяется ткань из 100% активированного
угля
• В фильтре OIL-X EVOLUTION типа AC используются оба наполнителя (в зависимости
от расхода)
Гранулы активированного угля |
Ткань из 100% активированного угля |
Удаление масляных паров из сжатого воздуха необходимо для выполнения требований стандартов по
качеству воздуха в критических технологиях и процессах, применяемых в таких отраслях, как
фармакология, медицина, химическое производство, электроника, пищевая отрасль, производство
дыхательных смесей.
Система удаления паров масла OIL-X EVOLUTION - OVR l
Ежегодная замена фильтрующих элементов является обязательной (для коалесцирующих фильтров и систем удаления пыли)
 | Для поддержания гарантированного качеств воздуха фильтрующие элементы необходимо менять раз в год, для чего используются оригинальные расходные материалы Parker domnick hunter.
В течение всего срока службы фильтрующий элемент постоянно подвергается воздействию частиц масла, кислотных конденсатов и загрязнений, подаваемых с высокой скоростью. Удаление и удержание таких частиц необходимо для защиты системы сжатого воздуха. Со временем такие частицы могут нарушить структуру фильтрующего материала и снизить его рабочие характеристики. Отследить такое вероятное, но крайне важное снижение характеристик при помощи простых замеров избыточного давления невозможно. Ежегодная замена фильтрующего элемента является обязательной. В противном случае рабочие характеристики фильтра и качество воздуха на выходе фильтра снижаются, а эксплуатационные затраты растут. | Ежегодная замена фильтрующего элемента позволяет:
• Поддерживать оптимальную работу системы • Выполнять требования международных стандартов по качеству воздуха • Защитить оборудование, установленное после фильтра, сотрудников и технологические модули • Снизить эксплуатационные затраты • Повысить рентабельность и производительность • Не волноваться о поломках |
Техническое обслуживание фильтров для удаления масляных паров
 |
В отличие от фильтров, применяемых для удаления частиц масляных аэрозолей, где качество сжатого воздуха гарантировано ежегодной заменой элемента, срок службы элементов данного фильтра зависит от целого ряда факторов и может быть сокращен (не применимо к типу OVR, который рассчитан на эксплуатацию в течение 6000 часов):
Факторы, влияющие на срок службы адсорбционных фильтров
Концентрация масляных паров
Чем выше концентрация паров масла на входе фильтра, тем короче срок службы наполнителя из активированного угля.
Жидкие нефтяные фракции
Адсорбционные фильтры рассчитаны на удаление запахов и паров масла, но не жидких фракций или аэрозолей. Некачественная предварительная очистка или нарушение условий технического обслуживания приводят к резкому
сокращению срока службы фильтра типа OVR.
Температура
Содержание паров масла напрямую зависит от температуры на впуске. Чем
выше температура - тем короче срок службы фильтрующего элемента. Кроме того с повышением температуры снижается производительность, а с ней и срок эксплуатации элемента
Относительная влажность или точка росы
Попадая в угольный наполнитель, влажный воздух снижает его адсорбирующие способности, поэтому рекомендуется устанавливать такие фильтры после осушителя.
Замена масла в компрессоре
При замене масла в компрессоре, из залитого масла испаряются легкие фракции, что повышает содержание паров масла на часы или даже недели. Такое повышение концентрации паров масла, впитываемых фильтром типа OVR, существенно снижает его абсорбирующие свойства.
|
| Тип фильтра | Технология фильтрации | Удаление частиц, включая водяные и нефтяные аэрозоли | Максимальное остаточное содержание нефти при 21°C (70°F) | КПД фильтрации | Используемые методики проверки ISO12500-1 | Концентрация на входе | Исходное избыточное давление (сухое) | Исходное избыточное давление (насыщенное) | Исходный срок службы насыщенного адсорбента | Предшествующий тип фильтра |
| OVR | удаление паров масла | Н/Д | 0.003 мг/м3 0.003 промилле (в) | Н/Д | ISO8573-5 | Н/Д | <350 мбар (5 фунтов на кв. дюйм) | Н/Д | 6000 ч* | AA |
| ACS | удаление паров масла | Н/Д | 0.003 мг/м3 0.003 промилле (в) | Н/Д | ISO8573-5 | Н/Д | <200 мбар (3 фунтов на кв. дюйм) | Н/Д | при обнаружении запаха или паров нефти | AA |
| AC | удаление паров масла | Н/Д | 0.003 мг/м3 0.003 промилле (в) | Н/Д | ISO8573-5 | Н/Д | <775 мбар (11 фунтов на кв. дюйм) | Н/Д | при обнаружении запаха или паров нефти | AO |
* с поправкой на условия системы
Подбор фильтра типа OVR для масштабного или локального удаления паров масла
| Модель | Диаметр
трубопровода | Расход | Комплект для
замены | Требуемое
Кол-во | |
| м3/мин | м3/ч | ||||
| OVR100E XX | G 1 | 4.8 | 288 | 100OVR | 1 |
| OVR150H XX | G 2 | 9.6 | 576 | 100OVR | 2 |
| OVR200H XX | G 2 | 19.8 | 1188 | 100OVR | 4 |
| OVR250J XX | G 3 | 37.2 | 2232 | 100OVR | 6 |
| 2 x OVR250J | G 3 | 74.5 | 4465 | ||
| 3 x OVR250J | G 3 | 111.8 | 6696 | ||
| 4 x OVR250J | G 3 | 149.1 | 8928 | ||
| 5 x OVR250J | G 3 | 186.4 | 11160 | ||
| Тип соединения | B = BSPT
N = NPT |
Поправочный коэффициент на температуру (CFT)
Компрессоры с жидкой смазкой
|
Бессмазочные компрессоры
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
Поправочный коэффициент по давлению (CFP)
| CFP Давление
на впуске | Поправочный
коэффициент | CFP Давление
на впуске | Поправочный
коэффициент |
| бар изб. | бар изб. | ||
| 3 | 2.00 | 10 | 1.00 |
| 4 | 1.60 | 11 | 1.00 |
| 5 | 1.33 | 12 | 1.00 |
| 6 | 1.14 | 13 | 1.00 |
| 7 | 1.00 | 14 | 1.00 |
| 8 | 1.00 | 15 | 1.00 |
| 9 | 1.00 | 16 | 1.00 |
Поправочные коэффициенты по точке росы (CFD)
| CFD Точка росы | °C | °F | Поправочный
коэффициент |
| Сухой | -70 - +3 | -100 - +38 | 1.00 |
| Влажный | +3 и выше | +38 и выше | 2.00 |
Предполагается, что концентрация паров масла на впуске не превышает 0.05мг/м3 при 21°C (70°F). Для подбора фильтра для работы при повышенных концентрациях паров масла рекомендуется связаться с компанией Parker domnick hunter.
Подбор фильтра типа OVR
Для того чтобы правильно подобрать фильтр типа OVR для удаления паров масла, расход фильтра OVR следует принимать с учетом минимального рабочего давления, максимальной рабочей температуры и давления точки росы в системе.
1.Рассчитайте минимальное рабочее давление, максимальную температуру на впуске, максимальный расход сжатого воздуха
и точку росы на впуске фильтра OVR.
2.По таблице CFT подберите поправочный коэффициент для максимальной температуры на впуске в соответствии с типом компрессора (округлите. Например, для температуры 37°C используйте поправочный коэффициент 40°C).
3.По таблице CFР подберите поправочный коэффициент для минимального давления на впуске на впуске в соответствии
с типом компрессора (округлите. Например, для давления 5.3 бар используйте поправочный коэффициент 5 бар).
4.По таблице CFD подберите поправочный коэффициент для давления точки росы.
5.Рассчитайте минимальную производительность фильтра по формуле: расход сжатого воздуха x CFP.
6.Получив минимальную производительность фильтра, подберите модель фильтра из таблицы расходов выше (расход фильтра должен быть не ниже минимальной производительности).
Если минимальная производительность по фильтрации превышает максимальные значения для моделей, приведенные в таблице,
то для получения информации по применению блочных модулей большего размера свяжитесь с представителями Parker domnick hunter.
Подбор фильтра. типа ACS (локального) для удаления паров масла
Расходы указаны для давления 7 бар изб. (100 фунтов на кв. дюйм изб.), температуры 20°C, 1 бар абс, отн. влажности 0% по водяным парам. Для расходов по иному давлению используйте поправочные коэффициенты.| Модель | Диаметр
трубопровода | м³/мин | м³/ч | Комплект
для замены | No. |
| Фильтры с литым корпусом из алюминия | |||||
| ACS 005A MX | 1/4” | 0.4 | 22 | 005 ACS | 1 |
| ACS 005B MX | 3/8” | 0.4 | 22 | 005 ACS | 1 |
| ACS 005C MX | 1/2” | 0.4 | 22 | 005 ACS | 1 |
| ACS 010A MX | 1/4” | 0.6 | 36 | 010 ACS | 1 |
| ACS 010B MX | 3/8” | 0.6 | 36 | 010 ACS | 1 |
| ACS 010C MX | 1/2” | 0.6 | 36 | 010 ACS | 1 |
| ACS 015B MX | 3/8” | 1.2 | 72 | 015 ACS | 1 |
| ACS 015C MX | 1/2” | 1.2 | 72 | 015 ACS | 1 |
| ACS 020C MX | 1/2” | 1.8 | 108 | 020 ACS | 1 |
| ACS 020D MX | 3/4” | 1.8 | 108 | 020 ACS | 1 |
| ACS 020E MX | 1” | 1.8 | 108 | 020 ACS | 1 |
| ACS 025D MX | 3/4” | 3.6 | 216 | 025 ACS | 1 |
| ACS 025E MX | 1” | 3.6 | 216 | 025 ACS | 1 |
| ACS 030E MX | 1” | 6.6 | 396 | 030 ACS | 1 |
| ACS 030F MX | 1 1/4” | 6.6 | 396 | 030 ACS | 1 |
| ACS 030G MX | 1 1/2” | 6.6 | 396 | 030 ACS | 1 |
| ACS 035F MX | 1 1/4” | 9.6 | 576 | 035 ACS | 1 |
| ACS 035G MX | 1 1/2” | 9.6 | 576 | 035 ACS | 1 |
| ACS 040G MX | 1 1/2” | 13.2 | 792 | 040 ACS | 1 |
| ACS 040H MX | 2” | 13.2 | 792 | 040 ACS | 1 |
| ACS 045H MX | 2” | 19.8 | 1188 | 045 ACS | 1 |
| ACS 050I MX | 2 1/2” | 25.9 | 1548 | 050 ACS | 1 |
| ACS 050J MX | 3” | 25.9 | 1548 | 050 ACS | 1 |
| ACS 055I MX | 2 1/2” | 37.3 | 2232 | 055 ACS | 1 |
| ACS 055J MX | 3” | 37.3 | 2232 | 055 ACS | 1 |
| ACS 060K MX | G 4 | 60 | 3600 | 060 ACS | 3 |
| Фильтры с корпусом из углеродистой стали | |||||
| ACS 150ND MX | DN80 | 25.9 | 1548 | 150 ACS | 1 |
| ACS 200ND MX | DN80 | 37.3 | 2232 | 200 ACS | 1 |
| ACS 250OD MX | DN100 | 60 | 3600 | 060 ACS | 3 |
| ACS 300OD MX | DN100 | 78 | 4680 | 060 ACS | 4 |
| ACS 350PD MX | DN150 | 117 | 7020 | 060 ACS | 6 |
| ACS 400QD MX | DN200 | 195 | 11700 | 060 ACS | 10 |
| ACS 450RD MX | DN250 | 313 | 18720 | 060 ACS | 16 |
| ACS 500SD MX | DN300 | 469 | 28080 | 060 ACS | 24 |
Note: Connection sizes, (005 - 055) BSPT/NPT option available, G = BSPP and DN = flanged connection.
Подбор фильтра - Проба AC point of use oil vapour removal
| Модель | Диаметр
трубопровода BSPT | Расход | Комплект
для замены | ||
| м³/мин | м³/ч | ||||
| Фильтры с литым корпусом из алюминия | |||||
| AC010A FI | 1/4” | 0.4 | 22 | 010AA | 010AC |
| AC010B FI | 3/8” | 0.4 | 22 | 010AA | 010AC |
| AC010C FI | 1/2” | 0.4 | 22 | 010AA | 010AC |
| AC015B FI | 3/8” | 0.8 | 46 | 015AA | 015AC |
| AC015C FI | 1/2” | 0.8 | 46 | 015AA | 015AC |
| AC020C FI | 1/2” | 1.5 | 90 | 020AA | 020AC |
| AC020D FI | 3/4” | 1.5 | 90 | 020AA | 020AC |
| AC020E FI | 1” | 1.5 | 90 | 020AA | 020AC |
| AC025D FI | 3/4” | 2.4 | 143 | 025AA | 025DAC |
| AC025E FI | 1” | 3.9 | 231 | 025AA | 025EAC |
| AC030E FI | 1” | 5.1 | 305 | 030AA | 030AC |
| AC030F FI | 1 1/4” | 5.1 | 305 | 030AA | 030AC |
| AC030G FI | 1 1/2” | 5.1 | 305 | 030AA | 030AC |
Для правильного подбора модели расход фильтра необходимо принимать в соответствии с минимальным рабочим давлением в системе
1. Произведите замер минимального рабочего давления и максимального расхода сжатого воздуха на впуске фильтра.
2. Для минимального рабочего давления подберите коэффициент из таблицы CFP (коэффициент всегда округляется, т.е., например вместо 5.3 бар берется 5 бар)
3. Рассчитайте минимальную производительность фильтра по формуле: расход сжатого воздуха x CFP
4. На основе полученной минимальной производительности выберите модель фильтра из таблиц, приведенных выше
(расход фильтра должен быть не ниже минимальной производительности)
Поправочные коэффициенты
Только для фильтров типа ACS и AC.
| Давление в системе | Поправочный коэффициент по давлению (CFP) |
| бар изб. | |
| 1 | 2.65 |
| 2 | 1.87 |
| 3 | 1.53 |
| 4 | 1.32 |
| 5 | 1.18 |
| 6 | 1.08 |
| 7 | 1.00 |
| 8 | 0.94 |
| 9 | 0.88 |
| 10 | 0.84 |
| 11 | 0.80 |
| 12 | 0.76 |
| 13 | 0.73 |
| 14 | 0.71 |
| 15 | 0.68 |
| 16 | 0.66 |
| Все фильтры типа ACS оборудованы ручным дренажом. Фильтры типа AC в стандартном исполнении поставляются с плавающим дренажом. В системах с давлением от 16 до 20 бар изб (232- 290 фунтов на кв. дюйм изб) следует использовать ручной дренаж. | |
| 17 | 0.64 |
| 18 | 0.62 |
| 19 | 0.61 |
| 20 | 0.59 |
Примеры обозначений фильтров
ACS 005 - 060| Тип | Модель | Диаметр
трубопровода | Тип
соединения | Исполнение
системы дренирования | ИНДИКАТОР
МАСЛ. ФАЗ |
| ACS | 3-значный
код, показанный выше | Буква
обозначает диаметр трубы | B = BSPT
N = NPT | M = ручной | X = нет |
| ACS | 010 | A | B | M | X |
ACS 150 - 500
| Тип | Модель | Диаметр
трубопровода | Тип
соединения | Исполнение
системы дренирования | ИНДИКАТОР
МАСЛ. ФАЗ |
| ACS | 3-значный
код, показанный выше | Буква
указывает на тип фланцевого соединения | B = BSPT
N = NPT | M = ручной | X = нет |
| ACS | 150 | N | D | M | X |
AC 010 - 030
| Тип | Модель | ТИПОРАЗМЕР
ФЛАНЦА | Тип
соединения | Исполнение
системы дренирования | ИНДИКАТОР
МАСЛ. ФАЗ |
| AC | 3-значный
код, показанный выше | Буква
обозначает диаметр трубы | Тип
соединения | F = поплавковый
M = ручной | I = индикатор
масляных фаз |
| AC | 010 | A | B | F | I |
Фильтры типа AC в стандартном исполнении поставляются с плавающим дренажом. В системах с давлением от 16 до 20 бар изб (232 - 290 фунтов на кв. дюйм изб.) следует использовать ручной дренаж.
Технические характеристики
| Тип фильтра | Модель
фильтра | Минимальное
рабочее давление | Максимальное
рабочее давление | Минимальная
рабочая температура | Максимальная
рабочая температура | ||
| бар изб. | бар изб. | ºC | ºF | ºC | ºF | ||
| OVR | 100E XX - 250J XX | 1 | 16 | 2 | 35 | 50 | 122 |
| ACS | 005A MX - 060K MX | 1 | 20 | 2 | 35 | 50 | 122 |
| ACS | 150ND MX - 500SD MX | 1 | 16 | 2 | 35 | 50 | 122 |
| AC | 010A FI - 030G FI | 1 | 16 | 2 | 35 | 30 | 86 |

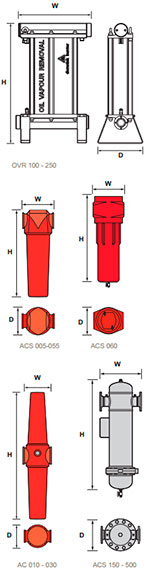

Габариты и масса
|  |
