Коалилесцирующие фильтры
Высокоэффективные коалесцирующие фильтры и системы
удаления пыли
| • Предназначены для удаления водяных и частиц масла, пыли, содержащейся в атмосфере, твердых частиц, ржавчины, отложений и микроорганизмов
• Характеристики коалесцирующего фильтра подтверждены результатами испытаний, проведенных в соответствии с жесткими требованиями стандартов ISO12500-1 и ISO8573-2 • Характеристики фильтра-уловителя сухих частиц подтверждены результатами испытаний, проведенных в соответствии с требованиями стандарта ISO8573-4 Система OIL-X EVOLUTION – конструкция, обеспечивающая высочайшее качество очистки воздуха Фильтры сжатого воздуха Parker Domnick Hunter серии OIL-X EVOLUTION в литом корпусе спроектированы в соответствии с требованиями, предъявляемыми к качеству воздуха стандартом ISO8573-1. Проверка соответствия данному стандарту проведена по жестким требованиям стандарта ISO12500-1. |  |
| Правильный подбор фильтрующего материала
В фильтрующих элементах коалесцирующих фильтров и пылеудалителей используется высокоэффективное боросиликатное нановолокно, пористость которого составляет 96% объема, что обеспечивает превосходное качество фильтрации и пылеудаления.
Укладка материала в фильтрующий элемент Укладка фильтрующего материала OIL-X EVOLUTION в фильтрующий элемент производится при помощи уникальной технологии глубокого гофрирования, а не традиционной намотки. При этом по сравнению с традиционной технологией площадь фильтрующей поверхности увеличивается до 450%, а площадь поверхности материала увеличивается до 200%. Технология глубокого гофрирования уменьшает скорость воздушного потока в материале, тем самым повышая качество фильтрации. Кроме того высокоэффективные фильтрующие элементы типа AA и AAR используют уникальный материал высокой плотности, который обеспечивает лучшие характеристики фильтрации без дополнительной потери давления или повышения энергопотребления.  | В коалесцирующих фильтрах OIL-X EVOLUTION используется четыре технологии дренирования, а не одна, как в традиционных фильтрах. За счет этого отделение жидкости происходит максимально эффективно. |  |
 |
Технология дренирования 1 По сравнению с традиционными материалами применяемый высокоэффективный дренирующий слой имеет повышенные характеристики влагоотделения и химической стойкости, а также может использоваться при более высоких температурах. | |
 |
Технология дренирования 2 В местах вклеивания дренирующего слоя в нижнюю крышку в стандартных фильтрах обычно образуется так называемый влажный пояс, где скапливается жидкость. В системе OIL-X EVOLUTION дренирующий слой устанавливается под нижней крышкой. При этом коалесцированная жидкость удаляется из воздушного канала, что повышает рабочие характеристики фильтра и увеличивает полезную площадь фильтрации. | |
 |
Технология дренирования 3 Разрушители поверхностного натяжения, расположенные на нижней крышке фильтрующего элемента, обеспечивают быстрое и эффективное удаление коалесцирующей жидкости. | |
 |
Технология дренирования 4 Дренирующие ребра, расположенные в стакане фильтра, сжимают нижнюю часть фильтрующего элемента, за счет чего жидкость из него по капиллярам удаляется быстрее. |
Коалесцирующие фильтры и системы удаления сухих частиц типа
AO/AA/AR/AAR
Типы фильтров
| Тип
фильтра | Технология
фильтрации | Удаление частиц (включая водяные частицы и масляные аэрозоли) | Максимальное остаточное содержание нефтепродуктов при 21°C (70°F) | Эффективность очистки | Исходное избыточное давление (сухое) | Исходное избыточное давление (насыщенное) | Интервал замены фильтрующего элемента | Предшествующий тип фильтра |
| AO | коалесцирование | до 1 микрона | 0.6 мг/м³ 0.5 промилле (в) | 99.925% | <70 мбар (1 фунт на кв. дюйм) | <140 мбар (2 фунта на кв. дюйм) | 12 месяцев | WS (для жидких фракций) |
| AA | коалесцирование | до 0.01 микрона | 0.01 мг/м³ 0.01 промилле (в) | 99.9999% | <140 мбар (2 фунта на кв. дюйм) | <200 мбар (3 фунта на кв. дюйм) | 12 месяцев | AO |
| AR | сухие частицы | до 1 микрона | Н/Д | 99.925% | <70 мбар (1 фунт на кв. дюйм) | Н/Д | 12 месяцев | Н/Д |
| AAR | сухие частицы | до 0.01 микрона | Н/Д | 99.9999% | <140 мбар (2 фунта на кв. дюйм) | Н/Д | 12 месяцев | AR |
Подбор фильтра
Расходы указаны для давления 7 бар изб. (100 фунтов на кв. дюйм изб.), температуры 20°C, 1 бар абс., отн. влажности 0% по водяным парам. Для расходов по иному давлению используйте поправочные коэффициенты.| Модель | Диаметр
трубы | м3/мин | м3/ч | № сменного
комплекта | No. |
| Фильтры с литым корпусом из алюминия | |||||
| 005A | 1/4” | 0.4 | 22 | 005 | 1 |
| 005B | 3/8” | 0.4 | 22 | 005 | 1 |
| 005C | 1/2” | 0.4 | 22 | 005 | 1 |
| 010A | 1/4” | 0.6 | 36 | 010 | 1 |
| 010B | 3/8” | 0.6 | 36 | 010 | 1 |
| 010C | 1/2” | 0.6 | 36 | 010 | 1 |
| 015B | 3/8” | 1.2 | 72 | 015 | 1 |
| 015C | 1/2” | 1.2 | 72 | 015 | 1 |
| 020C | 1/2” | 1.8 | 108 | 020 | 1 |
| 020D | 3/4” | 1.8 | 108 | 020 | 1 |
| 020E | 1” | 1.8 | 108 | 020 | 1 |
| 025D | 3/4” | 3.6 | 216 | 025 | 1 |
| 025E | 1” | 3.6 | 216 | 025 | 1 |
| 030E | 1” | 6.6 | 396 | 030 | 1 |
| 030F | 1 1/4” | 6.6 | 396 | 030 | 1 |
| 030G | 1 1/2” | 6.6 | 396 | 030 | 1 |
| 035F | 1 1/4” | 9.6 | 576 | 035 | 1 |
| 035G | 1 1/2” | 9.6 | 576 | 035 | 1 |
| 040G | 1 1/2” | 13.2 | 792 | 040 | 1 |
| 040H | 2” | 13.2 | 792 | 040 | 1 |
| 045H | 2” | 19.8 | 1188 | 045 | 1 |
| 050I | 2 1/2” | 25.9 | 1548 | 050 | 1 |
| 050J | 3” | 25.9 | 1548 | 050 | 1 |
| 055I | 2 1/2” | 37.3 | 2232 | 055 | 1 |
| 055J | 3” | 37.3 | 2232 | 055 | 1 |
| 060K | G4 | 60 | 3600 | 060 | 3 |
| Фильтры с корпусом из углеродистой стали | |||||
| 150ND | DN80 | 25.9 | 1548 | 150 | 1 |
| 200ND | DN80 | 37.3 | 2232 | 200 | 1 |
| 250OD | DN100 | 60 | 3600 | 060 | 3 |
| 300OD | DN100 | 78 | 4680 | 060 | 4 |
| 350PD | DN150 | 117 | 7020 | 060 | 6 |
| 400QD | DN200 | 195 | 11700 | 060 | 10 |
| 450RD | DN250 | 313 | 18720 | 060 | 16 |
| 500SD | DN300 | 469 | 28080 | 060 | 24 |
Примечание: возможные варианты исполнения: (005 - 055) BSPT/NPT, G = BSPP и DN = фланцевые соединения.
Для правильного подбора модели расход фильтра необходимо принимать в соответствии с минимальным рабочим давлением в системе: 1. Произведите замер минимального рабочего давления и максимального расхода сжатого воздуха на впуске фильтра.
2. Для минимального рабочего давления подберите коэффициент из таблицы CFP (коэффициент всегда округляется, т.е., например вместо 5.3 бар берется 5 бар)
3. Рассчитайте минимальную производительность фильтра по формуле: расход сжатого воздуха x CFP
4. На основе полученной минимальной производительности выберите модель фильтра из таблиц, приведенных выше
(расход фильтра должен быть не ниже минимальной производительности)
Поправочные коэффициенты
| Давление в системе | Поправочный
коэффициент по давлению (CFP) |
| бар изб. | |
| 1 | 2.65 |
| 1.5 | 2.16 |
| 2 | 1.87 |
| 2.5 | 1.67 |
| 3 | 1.53 |
| 3.5 | 1.41 |
| 4 | 1.32 |
| 4.5 | 1.25 |
| 5 | 1.18 |
| 5.5 | 1.13 |
| 6 | 1.08 |
| 6.5 | 1.04 |
| 7 | 1.00 |
| 7.5 | 0.97 |
| 8 | 0.94 |
| 8.5 | 0.91 |
| 9 | 0.88 |
| 9.5 | 0.86 |
| 10 | 0.84 |
| 10.5 | 0.82 |
| 11 | 0.80 |
| 11.5 | 0.78 |
| 12 | 0.76 |
| 12.5 | 0.75 |
| 13 | 0.73 |
| 13.5 | 0.72 |
| 14 | 0.71 |
| 14.5 0 | .69 |
| 15 | 0.68 |
| 15.5 | 0.67 |
| 16 | 0.66 |
| При заказе фильтров типа AO/AA для давления свыше 16 бар изб (232 фунта на кв. дюйм изб) используйте ручной дренаж. В коде изделия замените индекс F на M, например: вместо 015BBFX пишите 015BBMX. Модели 150F - 500F непригодныдля работы под давлением свыше 16 бар изб. (232 фунта на кв. дюйм изб). | |
| 16.5 | 0.65 |
| 17 | 0.64 |
| 17.5 | 0.63 |
| 18 | 0.62 |
| 18.5 | 0.62 |
| 19 | 0.61 |
| 19.5 | 0.60 |
| 20 | 0.59 |
Технические характеристики
| Тип фильтра | Модель фильтра | Минимальное
рабочее давление | Максимальное
рабочее давление | Минимальная
рабочая температура | Максимальная
рабочая температура | ||
| бар изб. | бар изб. | ºC | ºF | ºC | ºF | ||
| AO/AA | 005 FX - 055 FX | 1 | 16 | 2 | 35 | 80 | 176 |
| AO/AA | 005 MX - 055 MX | 1 | 20 | 2 | 35 | 100 | 212 |
| AO/AA | 060 K FX | 1 | 16 | 2 | 35 | 66 | 150 |
| AO/AA | 060 K MX | 1 | 20 | 2 | 35 | 100 | 212 |
| AO/AA | 150 NDFX - 500 SDFX | 1 | 16 | 2 | 35 | 66 | 150 |
| AO/AA | 150 NDMX - 500 SDMX | 1 | 16 | 2 | 35 | 100 | 212 |
| AO/AA | 005 FI - 055 FI | 1 | 16 | 2 | 35 | 80 | 176 |
| AO/AA | 005 MI - 055 MI | 1 | 20 | 2 | 35 | 100 | 212 |
| AO/AA | 060 K FI | 1 | 16 | 2 | 35 | 66 | 150 |
| AO/AA | 060 K MI | 1 | 20 | 2 | 35 | 66 | 150 |
| AO/AA | 150 NDFI - 500 SDFI | 1 | 16 | 2 | 35 | 66 | 150 |
| AO/AA | 150 NDMI - 500 SDMI | 1 | 16 | 2 | 35 | 66 | 150 |
| AR/AAR | 005 MX - 055 MX | 1 | 20 | 2 | 35 | 100 | 212 |
| AR/AAR | 060 K MX | 1 | 20 | 2 | 35 | 100 | 212 |
| AR/AAR | 150 NDMX - 500 SDMX | 1 | 16 | 2 | 35 | 100 | 212 |
| AR/AAR | 005 MI - 055 MI | 1 | 20 | 2 | 35 | 100 | 212 |
| AR/AAR | 060 K MI | 1 | 20 | 2 | 35 | 66 | 150 |
| AR/AAR | 150 NDMI - 500 SDMI | 1 | 16 | 2 | 35 | 66 | 150 |

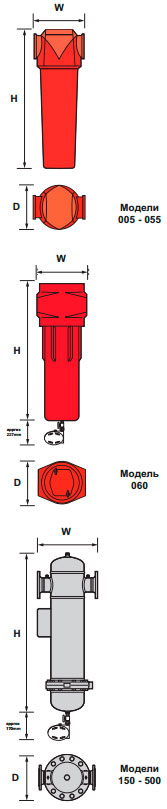

Габариты и масса
|  |
