Принцип работы рефрижераторного осушителя

Рефрижераторный осушитель серии PoleStar Smart построен на базе системы «непосредственного охлаждения», что позволяет избежать повышенного расхода энергии при полной нагрузке, характерного для систем с «непрямым охлаждением» (например, типа Thermal Mass). Осушители PoleStar Smart моделей PST075 и PST095 работают в режиме непрерывного цикла; перепускной клапан горячего газа контролирует и регулирует работу охлаждающего контура. Осушители PoleStar Smart моделей PST120 - PST1800 снабжены специальным энергосберегающим устройством (SmartSave, подана патентная заявка), с помощью которого контролируется режим включения/выключения осушителя с учетом требований системы. Испаритель, компрессор, конденсор и расширитель – это четыре основных компонентов рефрижераторного осушителя. Эти компоненты соединяются между собой с помощью высококачественных медных труб, по замкнутому контуру которых протекает хладагент.

A Испаритель: (теплообменник типа «воздух-хладагент»)

Сжатый воздух поступает на теплообменник испарителя A , где отбираемое у него тепло передается хладагенту. Это приводит к испарению хладагента и образованию пара, который возвращается на компрессор, B где происходит его сжатие. На рефрижераторных осушителях повышенной мощности (PST220 и выше) сепаратор жидкости большой емкости F препятствует возврату жидкого хладагента в компрессор.

B Компрессор:

Не нуждающийся в обслуживании, экономичный холодильный компрессор от признанного во всем мире производителя. В осушителях PoleStar Smart моделей PST075 и PST095 используются поршневые компрессоры. Остальные модели оснащены соответствующими компрессорами с винтовым ротором (спиральными компрессорами), которые демонстрируют очевидные преимущества благодаря своей конструкции.

Кроме того, агрегаты отличаются пониженным потреблением энергии (на 20% ниже аналогичных поршневых компрессоров), бесшумной работой и высокой надежностью при длительной эксплуатации. Совместимые спиральные компрессоры не требуют предварительного прогрева при запуске, они не чувствительны к наличию шлама в жидком хладагенте и работают с меньшим количеством хладагента по сравнению с другими компрессорами.

C Конденсатор:

Принимает горячий пар, поступающий из компрессора под высоким давлением, и охлаждает его. Тепло, которое было добавлено к парам хладагента во время сжатия, обменивается с потоком охлаждающего воздуха / охлаждающей воды. (Осушители PoleStar Smart поставляются с конденсаторами, имеющими воздушное или водяное охлаждение). Конденсация возникает во время прохождения парообразного хладагента через конденсатор, меняя его состояние из пара в жидкость высокого давления, которая частично охлаждается по пути к капиллярному испарителю, проходя через D «фильтр/ осушитель» C1, предназначенный для удаления влаги и твердых частиц, которые могут присутствовать в хладагенте.

D Расширитель:

Расширитель хладагента, устанавливаемый внутри осушителей PoleStar, является устройством капиллярного типа. Это механическая система, которая совместно с перепускным клапаном горячих газов (на моделях PST075 и PST095) или устройством SmartSave (на моделях PST120 - PST1800) обеспечивает достижение температуры точки росы при постоянном давлении. Капиллярный расширитель этого типа снижает давление жидкого хладагента для получения нормальной скорости потока хладагента на входе испарителя A , обеспечивая тем самым условия для максимального теплообмена. Эта простая, но эффективная капиллярная конструкция не имеет подвижных деталей, но дает надежные результаты.

E Перепускной клапан горячих газов:

Его назначение состоит в предотвращении замерзания испарителя в условиях низкоскоростных потоков. Он делает это путем фиксации низкого давления хладагента, покидающего испаритель, и перенаправления горячего газообразного хладагента обратно на вход компрессора. Таким образом, клапан работает в качестве устройства управления контуром хладагента, поддерживая постоянное давление на испарителе. Тем самым обеспечивается контроль оптимальной температуры точки росы при любых рабочих условиях. В осушителях PoleStar Smart используется клапан с плавной характеристикой регулирования давления, который обеспечивает мгновенную реакцию на изменения скорости воздушного потока, гарантируя тем самым устойчивую при любом давлении температуру точки росы. На осушителях PoleStar Smart, использующих устройство управления SmartSave, перепускной клапан горячих газов продолжают устанавливать для обеспечения дополнительного регулирования системы в тех случаях, когда за счет непрерывной работы компрессора стараются избежать излишних его включений и выключений.

F Сепаратор жидкости:

Сепаратор жидкости большого объема (в модели PST220 и выше) устраняет риск возврата жидкого хладагента в компрессор. В идеальных условиях рефрижераторный компрессор работает при постоянных значениях давления и температуры. Хладагент, покидающий испаритель, обычно представляет собой смесь пара и жидкости, которая поступает в сепаратор жидкости. Горячий газ, выходящий из рефрижераторного компрессора, также проходит через сепаратор жидкости, обеспечивая полное испарение жидкого хладагента. После этого теплый парообразный хладагент становится пригодным для подачи на вход компрессора.

Цикл охлаждения:

Парообразный хладагент, находящийся при низком давлении, сжимается рефрижераторным компрессором B и направляется в конденсатор C .

Горячий парообразный хладагент поступает в конденсатор, где он охлаждается воздухом, проходящим через ребристые трубки конденсатора, от вентилятора или источника воды (в конденсаторах с водяным охлаждением). Конденсатор превращает высокотемпературный парообразный хладагент высокого давления в низкотемпературный жидкий хладагент высокого давления, который проходит через фильтр/осушитель C1 для удаления влаги и посторонних частиц. После этой ступени жидкий хладагент поступает в устройство теплового расширения D , которое дозирует количество жидкого хладагента, подаваемого на испаритель. В устройстве расширения жидкость высокого давления превращается в низкотемпературную насыщенную жидкость/пар. Эта насыщенная жидкость/пар поступает на вход хладагента испарителя A и превращается в сухой пар низкого давления с получением источника охлаждения, необходимого для снижения температуры поступающего горячего сжатого воздуха. В этом месте возникает конденсация, которая приводит к выпадению влаги, которая, в свою очередь, собирается и сливается.

Сухой пар низкого давления покидает испаритель через выпуск парообразного хладагента, откуда он возвращается во всасывающий трубопровод компрессора, завершая тем самым цикл охлаждения.

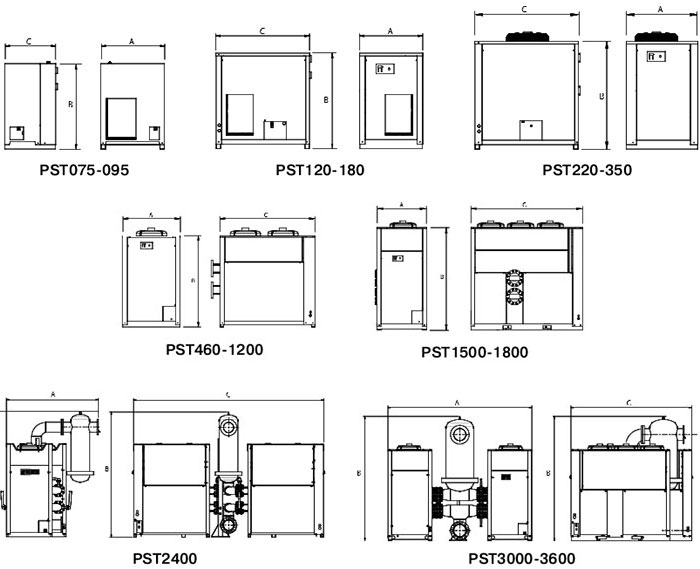

Модель	Расход воздуха		Номи- нальная мощ- ность	Подклю- чения воздуха	Габаритные размеры (мм)			Масса	Фильтр предвари- тельной очистки	Фильтр конечной очистки
Модель	м3 /мин	м3 /ч	кВт	вход/ выход	A Ширина	B Высота	C Длина	кг	Фильтр предвари- тельной очистки	Фильтр конечной очистки
PST075	7,5	450	0,90	1 y2»	703	945	562	83	HFN122Q	HFN122P
PST095	9,5	570	1,38	1 y2»	703	945	562	83	HFN122Q	HFN122P
PST120	12	720	1,13	2»	706	1.064	1.046	145	HFN122Q	HFN122P
PST140	14	840	1,14	2»	706	1.064	1.046	145	HFN175Q	HFN175P
PST180	18	1.080	1,46	2»	706	1.064	1.046	155	HFN205Q	HFN205P
PST220	22	1.320	1,68	2^»	806	1.316	1.166	230	HFN300Q	HFN300P
PST260	26	1.560	2,19	2^»	806	1.316	1.166	240	HFN300Q	HFN300P
PST300	30	1.800	2,41	2^»	806	1.316	1.166	245	HFN370Q	HFN370P
PST350	35	2.100	3,06	2^»	806	1.316	1.166	250	HFN370Q	HFN370P
PST460	46	2.760	3,14	DN100	1.007	1.690	1.097	470	NFF610Q	NFF610P
PST520	52	3.120	3,54	DN100	1.007	1.722	1.097	490	NFF610Q	NFF610P
PST630	63	3.780	4,64	DN100	1.007	1.722	1.657	580	NFF750Q	NFF750P
PST750	75	4.500	5,73	DN150	1.007	1.722	1.657	670	NFF1000Q	NFF1000P
PST900	90	5.400	7,63	DN150	1.007	1.722	1.657	690	NFF1000Q	NFF1000P
PST1200	120	7.200	8,92	DN150	1.007	2.048	1.657	830	NFF1510Q	NFF1510P
PST1500	150	9.000	12,35	DN200	1.007	2.208	2.257	1.100	NFF1510Q	NFF1510P
PST1800	180	10.800	15,96	DN200	1.007	2.208	2.257	1.190	NFF2000Q	NFF2000P
PST2400*	240	14.400	18	DN200	2.007	2.736	4.148	2.335	включено	по запросу
PST3000*	300	18.000	25	DN250	3.279	2.834	2.753	2.930	включено	по запросу

(*) устанавливается параллельно.
Рабочие характеристики даны для моделей с воздушным охлаждением при свободной подаче атмосферного воздуха 20°C/1 Бар (абс.) и следующих условиях эксплуатации: всасываемый воздух 25°C/60% относительной влажности, рабочее давление 7 Бар (изб.), точка росы по стандарту DIN ISO 8573-1, температура охлаждающего воздуха 25°C, температура поступающего сжатого воздуха 35°C. Все указанные данные отвечают требованиям стандарта DIN ISO 7183. Все модели поставляются с хладагентом R407C для работы при давлении до 14 Бар (изб.). Модели PST075-095 работают от источника питания 230В/1 фаза/50 Гц, модели PST120-1800 от источника питания 400 В/3 фазы/50 Гц. Водяное охлаждение предусмотрено на модели PST220. Модели PST075-350 поставляются с соединителями BSPP-F. Вариант моделей PoleStar Smart® на 60 Гц рассчитан на воздушный поток с расходом 7 м3/мин.

Поправочные коэффициенты для расхода воздуха при различных условиях эксплуатации

A) Поправочные коэффициенты для рабочего давления	Бар	3	4	5	6	7	8	9	10	11	12	13	14
A) Поправочные коэффициенты для рабочего давления		0,74	0,83	0,90	0,96	1	1,04	1,07	1,08	1,11	1,12	1,14	1,15

B) Поправочные коэффициенты для температуры входного воздуха	°C	30	35	40	45	50	55	60	65
		1,23	1	0,84	0,70	0,59	0,50	0,45	0,40

C) Поправочные коэффициенты для температуры окружающего воздуха	°C	20	25	30	35	40	45	50
		1,06	1	0,95	0,90	0,83	0,77	0,72

D) Поправочные коэффициенты для давления при точке росы	°C	3	5	7	10
D) Поправочные коэффициенты для давления при точке росы		1	1,10	1,21	1,40

Для получения требуемого значения расхода воздуха следует умножить величину расхода воздуха на указанные выше поправочные коэффициенты (т.е. расход воздуха x A x B x C x D). Осушители PoleStar Smart могут работать при температуре окружающего воздуха до 50°C и температуре поступающего воздуха до 65°C. Приведенные выше значения поправочных коэффициентов приблизительные; для получения их точных значений следует воспользоваться соответствующим программным средством или обратиться к представителю компании Parker Hiross..

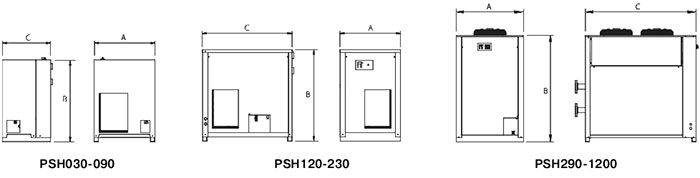

Модель	Расход воздуха		Номи- нальная мощ- ность	Подключе- ния воздуха	Габаритные размеры (мм)			Масса	Фильтр предвари- тельной очистки	Фильтр конечной очистки
Модель	м3 /мин	м3 /ч	кВт	вход/ выход	A Ширина	B Высота	C Длина	кг	Фильтр предвари- тельной очистки	Фильтр конечной очистки
PSH030	3	180	0,53	1 1/4"	703	945	562	83	HFP031Q	HFP031P
PSH045	4,5	270	0,55	1 1/4"	703	945	562	83	HFP050Q	HFP050P
PSH065	6,5	390	1,33	1 1/4"	703	945	562	85	HFP068Q	HFP068P
PSH090	9	540	1,37	1 1/4"	703	945	562	85	HFP093Q	HFP093P
PSH120	12	720	1,41	1 1/4"	706	1.064	1.046	152	HFP140Q	HFP140P
PSH160	16	960	1,44	1 1/4"	706	1.064	1.046	152	HFP140Q	HFP140P
PSH200	20	1200	1,47	1 1/4"	706	1.064	1.046	152	HFP220Q	HFP220P
PSH230	23	1380	1,52	1 1/4"	706	1.064	1.046	152	HFP220Q	HFP220P
PSH290	29	1740	2,89	2 W" ANSI	1.007	1.690	1.097	356	HFP420Q	HFP420P
PSH380	38	2280	3,18	2 W" ANSI	1.007	1.690	1.097	356	HFP420Q	HFP420P
PSH460	46	2760	3,44	2 W" ANSI	1.007	1.690	1.097	356	HFP420Q	HFP420P
PSH630	63	3.780	4,12	2 W" ANSI	1.007	1.690	1.657	455	HFP640Q	HFP640P
PSH800	80	4.800	6,6	2 W" ANSI	1.007	1.723	1.657	610	HFP780Q	HFP780P
PSH1000	100	6.000	6,9	2 W" ANS	I 1.007	1.723	1.657	610	2 x HFP640Q (*)	2 x HFP640P (*)
PSH1200	120	7.200	7,3	2 W" ANSI	1.007	1.723	1.657	610	2 x HFP640Q (*)	2 x HFP640P (*)

(*) устанавливается параллельно
Рабочие характеристики даны для моделей с воздушным охлаждением при свободной подаче атмосферного воздуха 20°C/1 Бар (абс.) и следующих условиях эксплуатации: всасываемый воздух 25°C/60% относительной влажности, рабочее давление 7 Бар (изб.), точка росы по стандарту DIN ISO 8573-1, температура охлаждающего воздуха 25°C, температура поступающего сжатого воздуха 35°C. Все указанные данные отвечают требованиям стандарта DIN ISO 7183. Все модели поставляются с хладагентом R407C. Все модели поставляются со встроенными программируемыми средствами слива и предназначены для работы при давлениях до 50 Бар (изб.). Модели PSH030-230 поставляются с воздушными соединителями BSPT-F. Модели фланцевого исполнения поставляется с фланцами ANSI, изготовленными из нержавеющей стали; контрфланцы и фланцы DIN поставляются по запросу. По вопросам относительно различных моделей и их версий необходимо обращаться к представителю компании Parker Hiross.

Поправочные коэффициенты для расхода воздуха при различных условиях эксплуатации

A) Поправочные коэффициенты для рабочего давления	Бар	15	20	25	30	35	40	45	50
A) Поправочные коэффициенты для рабочего давления		0,85	0,91	0,94	0,97	0,99	1	1,01	1,01

B) Поправочные коэффициенты для температуры входного воздуха	°C	30	35	40	45	50	55	60	65
		1,18	1	0,87	0,77	0,69	0,62	0,56	0,50

C) Поправочные коэффициенты для температуры окружающего воздуха	°C	2	0 25	30	35	40	45	50
		1,02	1	0,98	0,95	0,93	0,90	0,86

D) Поправочные коэффициенты для давления при точке росы	°C	3	5	7	10
D) Поправочные коэффициенты для давления при точке росы		1	1,16	1,25	1,40

Для получения требуемого значения расхода воздуха следует умножить величину расхода воздуха на указанные выше поправочные коэффициенты (т.е. расход воздуха x A x B x C x D). Осушители PoleStar Smart могут работать при температуре окружающего воздуха до 50°C и температуре поступающего воздуха до 65°C. Приведенные выше значения поправочных коэффициентов приблизительные; для получения их точных значений следует воспользоваться соответствующим программным средством или обратиться к представителю компании Parker Hiross.
