Особенности системы:
|
• Защищает инструменты и оборудо- вание, установленное ниже по потоку;
• Повышает эффективность и снижает простои оборудования;
• Значительно снижает расходы на техническое обслуживание;
• Полный диапазон моделей и уровней фильтрации для любых промышленных применений;
• Гарантированные уровни производительности;
• Корпус нового вида отличается изменённой внутренней конструкцией, позволяющей минимизировать перепады давления, что в свою очередь, способствует энергосбережению.
|
Уровни фильтрации Hyperfilter (*)
Твёрдые частицы
Класс 1: Уровень S. Для частиц размером до 0,01 микрон.
Класс 2: Уровень P. Для частиц размером до 1 микрон.
Класс 3: Уровни Q и D. Для частиц размером до 3 микрон. Уровень D специально предназначен для фильтрации сухой пыли после осушителя.
Класс 1: Уровень S. Максимальное остаточное содержание масла 0,01мг/м3.
Уровень C. Удаление паров масла с помощью активированного угля.
Максимальное остаточное содержание масла 0,003мг/м3.
Класс 2: Уровень P остаточное содержание масла 0,6 мг/м3.
(*) Заданные условия по ISO 8573-1
|
Основные принципы
Компания Parker Hiross специализируется в технологиях охлаждения, очистки и сепарации, для которых особое значение имеют чистота сжатого воздуха и газа, качество продукта, технологическое усовершенствование и широкое применение. Мы выполняем проектирование и изготавливаем продукцию для очистки и охлаждения сжатого воздуха для многих ведущих отраслей, где необходимы простота внедрения, низкая стоимость приобретения и экономия энергии. С 1964 г. компания Parker Hiross обеспечивает промышленность высокоэффективными продуктами с низкими расхода- ми по эксплуатации в течение срока службы и сокращёнными выбросами CO . Основной принцип, заключающийся в том, чтобы быть лучшими из всех, является нашим кредо, воодушевляет сотрудников на непрерывное усовершенствование и соответствие ожиданиям заказчиков.
 |
|
Дифференциальный манометр сигнализирует о необходимости замены элемента. Предусмотрена предупредительная индикация
и дистанционное сообщение.
В качестве альтернативы можно установить индикатор на фильтре.
Герметичное уплотнение, обеспечивающее дополнительную защиту. Не подлежит расстыковке,
когда фильтр находится под давлением.
Защищённая от потерь дренажная система HDI (стандартно предусмотренная в моделях HFN005- 072 для уровней фильтрации
Q, P и S) отличается защитным экраном автоматической очистки для обеспечения исключительной надёжности. Просто нажмите на
сливной клапан, чтобы убедиться в его корректной работе.
Смотровое стекло (в моделях до HFN205) обеспечивает простую проверку процесса фильтрации.
|  |
 Эксплуатация
1) Воздух поступает в фильтр.
2) Воздух проходит через фильтрующий элемент, который удерживает фактически все твёрдые и жидкие частицы, размер которых превышает уровень фильтрации установленного фильтра.
3) Отфильтрованная жидкость и твёрдые частицы опускаются
на дно фильтра для удаления через слив конденсата.
4) Очищенный воздух выходит из фильтра.
|
|
Для соответствия воздуха стандартам качества замену фильтрующих элементов следует проводить каждые 12 месяцев с использованием оригинальных деталей производства Parker Hiross. Ежегодная замена фильтрующих элементов имеет большое значение и обеспечивает:
• оптимальную производительность
• соответствие качества воздуха международным стандартам
• низкие эксплуатационные затраты
• непрерывную защиту оборудования и процессов ниже по потоку. Невыполнение плановой замены может привести к увеличению перепадов давления в системе.
|  |
| Уровень | Тип фильтрации | Применение |
| Q | общие цели | удаление жидкости и твёрдых частиц, фильтр предварительной очистки вакуумного насоса, воздуходувки, фильтр предварительной очистки рефрижераторного осушителя, мощные пневматические инструменты |
| P | тонкая фильтрация |
общие пневматические инструменты и органы управления, пневматические конвейеры, пневматические двигатели, пескоструйная обработка, судостроительные верфи и морской транспорт, фильтр конечной очистки вакуумного насоса, металлообработка, фильтр предварительной очистки адсорбирующего осушителя (без использования масла), воздушные двигатели
|
| S | безмасляная фильтрация | пневматические конвейеры, окраска методом распыления, снабжение и перевозки по воздуху, КИПиА, воздушный манометр, высокоточные пневматические инструменты, фильтр предварительной очистки адсорбирующего осушителя (с использованием масла), воздух без примеси масла |
| C | особо тонкая фильтрация |
больницы и медицинские учреждения, обработка плёнок, фармацевтика, некритичный воздух для дыхания (без удаления CO/CO ), ответственные КИПиА, удаление запаха, вкуса
2
и паров масла, производство/упаковка/транспортировка продуктов питания, пивоваренные
цеха, напитки и молочная продукция.
|
| D |
фильтрация в условиях низкого значения
точки росы
|
фильтрация пыли, удаление сухих частиц, фармацевтика, косметика, электроника,
пищевая промышленность, автомобили, химические продукты, молочная продукция, производство пива, авиация, больницы, нефтеперерабатывающие заводы, изготовление изделий из пластмассы, текстильная промышленность, железнодорожный транспорт, фильтр конечной очистки адсорбирующего осушителя
|
|
Вспомогательные устройства и версии:
• комплект для монтажа в случае двух или более фильтров;
• комплект для настенного монтажа;
|
• комплект контрфланцев (для фланцевых моделей);
• комплект для дистанционного контроля;
• индикатор контроля фильтрующего элемента;
|
• дифференциальный манометр;
• фланцевые модели могут поставляться в корпусе из нержавеющей стали
для использования в агрессивной окружающей среде.
|

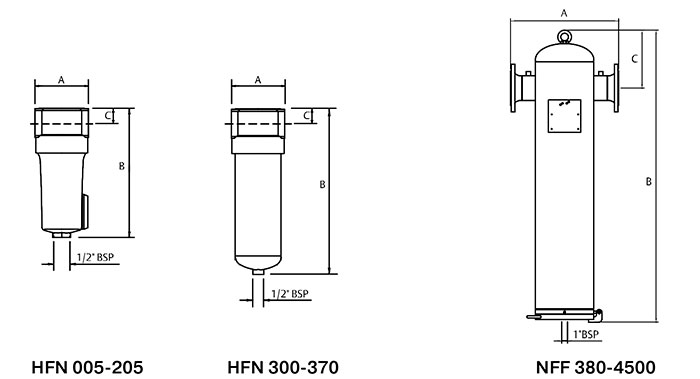

| Модель | Технические характеристики | Габариты (мм) | Масса | ||||
| расход воздуха | пневматические | ширина | высота | соед. | |||
| м3/ч | м3/ч | соед. | A | B | C | (кг) | |
| HFN005 | 31,8 | 0,53 | 1/4" | 69 | 168 | 21 | 0,6 |
| HFN010 | 60 | 1 | 3/8" | 89 | 267 | 24 | 1,2 |
| HFN018 | 108 | 1,8 | 1/2" | 89 | 267 | 24 | 1,2 |
| HFN022 | 132 | 2,2 | 3/4" | 89 | 267 | 24 | 1,2 |
| HFN030 | 180 | 3 | 3/4" | 109 | 367 | 34 | 2,4 |
| HFN045 | 270 | 4,5 | 1" | 109 | 367 | 34 | 2,4 |
| HFN062 | 372 | 6,2 | 1 1/4" | 109 | 514 | 34 | 3 |
| HFN072 | 432 | 7,2 | 1 1/2" | 109 | 514 | 34 | 3 |
| HFN122 | 732 | 12,2 | 1 1/2" | 150 | 550 | 41 | 5,2 |
| HFN135 | 810 | 13,5 | 2" | 150 | 550 | 41 | 5,2 |
| HFN175 | 1.050 | 17,5 | 2" | 150 | 928 | 41 | 6,5 |
| HFN205 | 1.230 | 20,5 | 2" | 150 | 928 | 41 | 6,6 |
| HFN300 | 1.800 | 30 | 2 1/2" | 188 | 733 | 56 | 13,5 |
| HFN370 | 2.220 | 37 | 3" | 188 | 933 | 56 | 16 |
| NFF380 | 2.280 | 38 | DN 80 | 450 | 1.152 | 157 | 54 |
| NFF520 | 3.120 | 52 | DN 100 | 500 | 1.277 | 206 | 96 |
| NFF610 | 3.600 | 60 | DN 100 | 500 | 1.277 | 206 | 96 |
| NFF750 | 4.500 | 75 | DN 100 | 500 | 1.277 | 206 | 96 |
| NFF1000 | 6.000 | 100 | DN 150 | 640 | 1.417 | 315 | 169 |
| NFF1510 | 9.000 | 150 | DN 150 | 640 | 1.417 | 315 | 169 |
| NFF2000 | 12.000 | 200 | DN 200 | 810 | 1.462 | 350 | 278 |
| NFF2500 | 15.000 | 250 | DN 200 | 810 | 1.462 | 350 | 278 |
| NFF3000 | 18.000 | 300 | DN 250 | 940 | 1.541 | 376 | 320 |
| NFF4500 | 27.000 | 450 | DN 300 | 1.026 | 1.659 | 467 | 492 |
Технические характеристики указаны для фильтрации при температуре 20°C и рабочем давлении 7 бар (изб.). Данные по весу включают
фильтрующий элемент, но без системы слива конденсата. Материалы: HFN005-370 из алюминия, NFF из углеродистой стали.
Конфигурация фильтров, поставляемых с фильтрующими элементами уровня Q, P и S, предусматривает стандартную систему
слива конденсата HDI до модели HFN072.
В моделях HFN122-HFS380 используется HDF120, модели NFF520-NFF4500 оснащены системой слива HDF180. Фильтры, поставляемые
с элементами D и C, предусматривают ручной слив. Все фильтры предназначены для использования при температуре до 65°C
Технические характеристики указаны для фильтрации при температуре 20°C и рабочем давлении 7 бар (изб.). Данные по весу включают фильтрующий элемент, но без системы слива конденсата. Материалы: HFN005-370 из алюминия, NFF из углеродистой стали.
Конфигурация фильтров, поставляемых с фильтрующими элементами уровня Q, P и S, предусматривает стандартную систему слива конденсата HDI до модели HFN072.
В моделях HFN122-HFS380 используется HDF120, модели NFF520-NFF4500 оснащены системой слива HDF180. Фильтры, поставляемые с элементами D и C, предусматривают ручной слив. Все фильтры предназначены для использования при температуре до 65°C.
