Компания Иммертехник занимается решением задач в сфере обеспечения промышленных предприятий сжатым воздухом, а также азотом и кислородом — от подбора оборудования и осуществления поставки до последующего гарантийного обслуживания, технической поддержки, послегарантийного технического обслуживания, поставки запасных частей.

Наши преимущества

Предлагаемые нами решения строятся, на основе использования современного, качественного и надежного оборудования - воздушных компрессоров, генераторов азота и кислорода зарубежных фирм-производителей, чью продукцию мы представляем в Российской Федерации. Подробнее


Обзор преимуществ:


Качество сжатого воздуха,  подтвержденное 
независимыми  экспертами в соответствии 
с  ISO  12500-1:2007 и ISO 8573-1:2010.
Низкое дифференциальное 
давление снижает эксплуатационные 
расходы и обеспечивает рентабельную 
эксплуатацию.
Надежная очистка от твердых веществ,
масляных и 
водных аэрозолей,  а также паров масла.
Оптимальное соотношение цены и 
эксплуатационных затрат, включая 
стоимость изнашивающихся частей.
Повышение степени загрузки машин и 
производительности за счет сокращения 
простоев, 
уменьшение затрат на поддержание 
работоспособности.
Гарантированное качество сжатого
воздуха при выполнении рекомендаций
по техническому обслуживанию.
Постоянно низкие дифференциальные 
давления в течение  всего срока службы 
фильтрующего элемента при 
высокой поглощающей способности. 
10летняя гарантия на корпус фильтра.
Значительная экономия энергии и 
благодаря этому уменьшение 
выбросов CO2 Вашей фирмой.

Внимание: загрязнение!
Сжатый воздух используется в качестве безопасного и надежного энергоносителя во всех отраслях промышленности. Однако, после его сжатия при поступлении в систему трубопроводов он содержит большое число различных загрязнений, в основном твердых веществ, воды и масла.

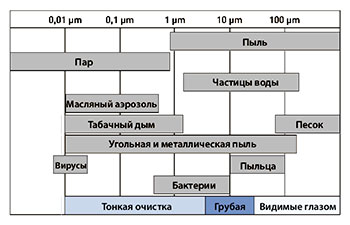

GL17.jpgМногие загрязняющие вещества при этом 
меньше одной сорокамиллионной метра 
(40 микрон), что не позволяет обнаруживать 
их невооруженным  человеческим глазом.



Вода
В пневматической системе вода 
присутствуетв форме водяного пара, 
капель воды и водныхаэрозолей. С 
всасываемым атмосферным воздухом в 
пневмосистему попадает большое 
количество влаги. Во время сжатия 
значительно повышается концентрация 
всех веществ, содержащихся в воздухе, 
и его температура возрастает. Это 
приводит к полному насыщению воздуха 
влагой. При каждом последующем 
понижении температуры насыщенного 
сжатого воздуха образуется конденсат. 
Это вызывает коррозию всего 
оборудования ниже по технологической 
схеме, что связано с затратами на 
техобслуживание и простоем производства. 
Для гарантий безотказной работы и 
высокой производительности 
оборудования необходимо удалять из 
системы избыточную влагу
Общее поступление влаги, литров в день, при расходе всасывания 250 м3 /ч (20 °C, 1 бар) и давлении на выходе компрессора 8бар
Температура
°C
Содержание
влаги
Относительная
влажность
г/м³50 %60 %70 %
1512,838,4л.46,1 л.53,8 л.
2017,351,9 л.62,3 л.72,7 л.
2523,169,3 л.83,2.97,0 л.
3030,491,2 л.109,4 л.127,7 л.
3539,6118,8 л.142,6 л.166,3 л.
4051,1153,3 л.184,0 л.214,6 л.
4565,4196,2 л.235,4 л. 274,7 л.

Твердые вещества


Загрязнения в пневмосистеме состоят из грязи из  атмосферного воздуха, микроорганизмов, отложений  ржавчины и конденсата. Атмосферный воздух в условиях  промышленных районов и городов содержит до 150  миллионов частиц грязи в одном кубическом метре Вместе с конденсатом твердые частицы часто  вызывают коррозию, образуют осадки и могут  вызывать засорение арматуры. Кроме того, они   могут делать конечные продукты непригодными   для использования.

воздуха. 80 % частиц грязи 
имеют размеры меньше 2 
микрометров и вследствие их 
малого размера не 
задерживаются во 
всасывающем фильтре  компрессора. Так они 
поступают непосредственно в 
пневмосистему.

Общее поступление твердых веществ при расходе всасывания 250 м³ /ч (20 °C, 1 бар) и давлении на выходе компрессора 8 бар
Размерприм. на м³прим. за день
< 2 мкм120 миллиона720 миллиарда
> 2 мкм30 миллионов180 миллиардов

Внимание: загрязнение!

Масло
В большинстве устройств получения сжатого воздуха масло служит в качестве средства для  уплотнения, смазывания и охлаждения. После  процесса сжатия в компрессоре это масло может  попасть в пневмосистему. Это количество зависит  как от вида, так и от срока службы компрессора.  Даже в компрессорах, работающих без масла,  может возникнуть загрязнение сжатого воздуха  маслом, так как и атмосферный воздух содержит  масло в форме не сгоревших углеводородов,  попадающих со всасываемым воздухом в  компрессор. Масло, попавшее в пневмосистему,  соединяется с водой, уже имеющейся в системе и образует кислоты, вызывающие коррозию.  Это вызывает повреждения ресиверов  сжатого воздуха, трубопроводов, арматуры и  конечных продуктов. Кроме того, пары масла,  попадающие в атмосферу, создают нездоровые  рабочие условия.

Содержание остаточного масла в воздухе на выходе компрессоров различной конструкции при расходе всасывания 250 м3/ч (20 °C, 1 барa) и давлении на выходе компрессора 8 барa
Содержание остаточного масла после сжатия
Компрессор Состояние На мЗа деньЗа год
Поршневой
компрессор,
смазываемый
маслом

новый

старый

30 мг

60 - 180 мг

180 г

360 - 1080 г

77 л

155 - 464 л

Ротационный
компрессор,
смазываемый
маслом

новый

старый

< 6 мг

60 - 180 мг

< 35 г

360 - 1080 г

15 л

155 - 464 л

Винтовой
компрессор,
смазываемый
маслом

стационарный

передвижной

2,4 - 12 мг

18 - 30 мг

14,4 - 72 г

108 - 180 г

6 - 31 л

46 - 77 л

Турбокомпрессор
(без масла)
в
зависимости
от
эксплуатации
0,06 - 0,5 мг0,36 - 3 г0,15 - 1 л
Плотность масла 0,85 кг/л


Подводя итог,
если не снизить содержание или не устранить загрязнения, имеющиеся в сжатом воздухе, то это вызовет многочисленные проблемы в пневмосети:

• Коррозия в ресивере сжатого воздуха и трубопроводах.
• Засоренные или поврежденные клапаны, цилиндры, пневматические двигатели или пневматические инструменты.
• Повреждение производственного оборудования.
• Загрязнение продуктов, приводящее к:
• Непригодности их использования повреждения.
• Снижению эффективности производства.
• Повышению издержек производства.

Сжатый воздух должен быть  не только чистым, но и эффективным!

Помимо устранения загрязнений, важное значение при использовании фильтров
сжатого воздуха имеет рентабельность. Для снижения затрат необходим разумный
компромисс между желательным качеством сжатого воздуха и расходом энергии.

Качество сжатого воздуха в соответствии с ISO 8573-1:2001


Необходимое качество воздуха  в обычной пневматической  системе зависит от конкретного  применения. Так, при производстве  фармацевтических и пищевых  продуктов к качеству сжатого воздуха  предъявляют гораздо более высокие  требования, чем, например, при  использовании пневматических  инструментов на поточной линии. Указанный международный стандарт  качества сжатого воздуха содержит  простую и однозначную систему  классификации трех основных  загрязнений всех пневмосистем:  вода, масло и твердые вещества.  Стандарт ISO 8573-1 от 2001 г  содержит общеизвестные отраслевые  нормы. Однако, в стандарте ISO  8573-1 не указывается, при какомисходном содержании загрязнений  могут быть достигнуты эти классы  чистоты. Лишь несколько лет назад  появились обязательные нормы,  указывающие, при каком исходном  уровне загрязнений и при каком  испытательном оборудовании должны  достигаться эти классы чистоты.



КлассТвердые частицы максимальное число на м³
Размер частиц
Влага (газообразная) Температуры точки росы °CМасло (пар, аэрозоль, жидкость) Содержание, мг/м³
≤ 0,1 мкм0,1 - 0,5 мкм0,5 - 1 мкм1 - 5 мкм
0Должны согласовывать поставщик и покупатель (выше класса 1)
1n. v.< 10010≤ -70≤ 0,01
2n. v.100.0001.00010≤ -40≤ 0,1
3n. v.n. v.10.000500≤ -20≤ 1
4n. v.n. v.n. v.1.000≤ +3≤ 5
5n. v.n. v.n. v.20.000≤ +7не применимо
6не применимо≤ +10не применимо
Стандартные условия: 1 бар (абс.), 20 °C, относительная влажность 0 %; точка росы при давлении на выходе компрессора 8 бар (абс.)

Недавно вышел – ISO 8573-1:2010


В настоящее время вышла новая  редакция стандарта ISO 8573-1,  устанавливающая новые – существенно  более высокие – граничные значения  для загрязнений в виде твердых частиц.  На первый взгляд это выглядит, как  ухудшение рекомендуемых классов  чистоты. Однако, эта новая редакция  стандарта ISO 8573-1 адаптирована  к обычному промышленному  применению. Ранее, для достижения,  класса чистоты 1 по содержанию твердых частиц требовалось  применение т. н. абсолютного фильтра  (что, на самом деле, требуется  только в фармацевтической и  пищевой промышленности). Поэтому  новая редакция стандарта, более  ориентированная на практику,  является выгодной для пользователей  в промышленности. Однако, мы  рекомендуем всем пользователям,   ISO 8573-1 всегда указывать годы  выпуска стандарта. GL28.jpg

КлассМаксимальное количество частиц в одном м³
0,1 - 0,5 µm0,5 - 1 µm1 - 5 µm
0Значения оговариваются между поставщиком и покупателем (лучше чем класс 1)
1≤ 20.000≤ 400≤ 10
2< 400.000≤ 6.000≤ 100
3n. v≤ 90.000≤ 1.000
4n. vn. v≤ 10.000
5n. vn. v≤ 100.000
Стандартные условия: 1 бар (абс.), 20 ° C, относительная влажность 0 %



Подтверждение эффективности: Мы превосходим высокие стандарты качества воздуха.


Методы испытания в соответствии с ISO 12500 – чёткий регламент испытаний.
Классы чистоты воздуха в соответствии с  ISO 8573-1
 существуют уже давно. Однако,  стандартизованные значения исходного  содержания вредных веществ в воздухе  существуют лишь с 2007 г. В результате  после периода неопределенности наконец  предложена основа, на базе которой можно  осуществлять измерение и подтверждение  эффективности фильтра.

ISO 12500часть 3часть 2часть 1
Твердые частицыПары маслаМасляные аэрозоли
мелкие 0,01 - 5 мкм число на входе) на м³Концентрация на входе мг n-генксана/ кг воздухамелкие 0,15 - 0,4 мкм Концентрация на входе в мг/м³
109 – 10121,00040
--10
a) Ссылка на EN 1822-1        Стандартные условия: 1 бар (абс.), 20 °C,
относительная влажность 0 %

Демонстрация на примере фильтров тонкой очистки для улавливания аэрозолей масла:


Масляные аэрозолиISO
12 500-1
Parker ZanderКонкурентОбычное содержание остаточного масла от компрессоров
Стандартизированное
количество загрязнителя
на входе
40 mg/m³40 mg/m³-30 mg/m³Поршневые и передвижные
винтовые компрессоры.
10 mg/m³10 mg/m³-12 mg/m³Стационарные винтовые
компрессоры
Неизвестное количество
загрязнителя на входе.
Примерная формулировка:
стандартный компрессор
--3 mg/m³< 6 mg/m³роторные компрессорыGL25.jpg
Стандартные условия: 1 бар (абс.), 20 °C, относительная влажность 0 %



Теперь совершенно ясно следующее:
обещанные содержания аэрозолей  остаточного масла после фильтра  тонкой очистки сами по себе мало  говорят об эффективности очистки.  Однако, если учесть значения нагрузки  на входе в соответствии с ISO 12500-1,  становится ясно, в каком диапазоне  эффективности очистки действительно  находятся фильтры тонкой очистки. Новая технология очистки GL гарантирует  результат, подтверждённый  независимой экспертизой в  соответсвии с ISO 12500.


Получение сжатого воздуха – но не любой ценой!
Решение простое: откажитесь сразу от ненужной потери давления в случае устаревшего фильтра и вместо этого сделайте ставку на современную технологию фильтров GL!


В принципе, можно изготовить настолько  плотную фильтрующую среду, что она будет  улавливать все загрязнения. Однако, это  отражается на рабочем давлении. Для  сохранения необходимого рабочего давления  нужно компенсировать это противодавление  путем увеличения мощности компрессора.

Следствием является большая потребность в  энергии, преждевременный износ компрессора  и увеличение затрат. Поэтому необходимо  обеспечить комбинацию оптимальной  производительности очистки при меньшем  потреблении энергии.

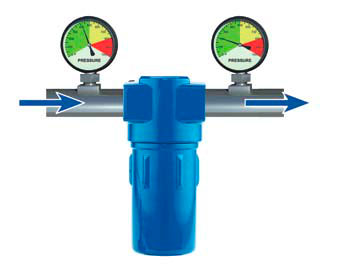

Сопротивление давлению, называемое также  дифференциальным давлением 
(разность  давления перед и за устройством)

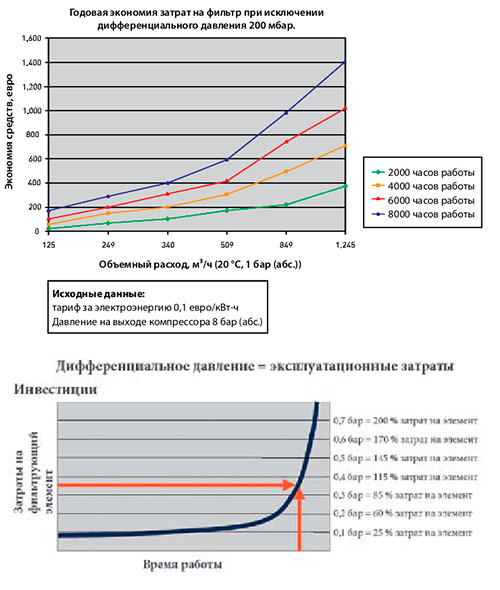

Устаревшая техника стоит
денег, притом каждый день!

В обычных фильтрах в первый год  дифференциальное давление достигает  в среднем 200 мбар. В зависимости  от режима работы при 5-дневной  рабочей неделе - в одну смену (2.000  часов работы), в две смены (4.000  часов работы), в три смены (6.000  часов работы) или при непрерывной  работе в течение 365 дней (8.000 часов  работы) - с увеличением мощности  всасывания компрессора возникают  соответствующие значительные  дополнительные затраты на энергию.

Загрязненные фильтры могут стать дорогими для Вас!

Каждый фильтрующий элемент имеет  ограниченный срок службы: способность  задерживать частицы загрязнений  исчерпывается, материалы стареют и  следствием этого является увеличение  потери давления в фильтре. Сравните  затраты на покупку нового фильтрующего  элемента с затратами на энергию,  необходимыми для преодоления  сопротивления загрязненного  фильтрующего элемента. Вы увидите, что  своевременная замена фильтрующего  элемента окупает себя

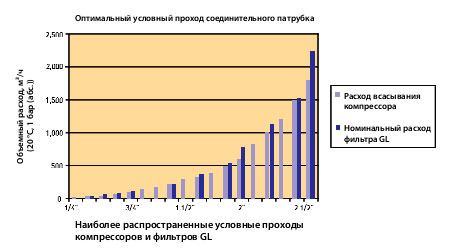

Оптимальное присоединение – никаких «узких мест»
Фильтры серии GL имеют условные проходы, оптимально соответствующие наиболее распространенным компрессорам

Плавные формы: управление потоком воздуха
При течении потока воздуха мимо острых кромок возникает  турбулентность. Это, в свою очередь, увеличивает  сопротивление течению и вызывает недостаточное  распределение потока воздуха. В фильтрах серии GL  управление потоком воздуха решает эту проблему путем  направления воздуха внутрь фильтра через дуговые  элементы с плавными контурами и с использованием  направляющих пластин воздуха из авиации.
GL37.jpgУстаревшая технология:направление входящего воздуха резко  меняется на угол 90°. Последствиями  являются турбулентность, падение давления  и недостаточное распределение воздуха   в фильтрующей среде.
Сопротивление течениюУсловные проходы трубопровода при одинаковой длине
⅜"½"¾"
90˚- угол100 %100 %100 %
90˚- дуга25 %30 %30 %
GL38.jpgЧастичное улучшение:
закругленные углы уменьшают турбулентность,  однако не направляют поток воздуха  оптимально в фильтрующую среду.

Оптимальные решения:

• Различные применения требуют различного  качества сжатого воздуха. • Чем плотнее фильтрующая среда, тем больше  сопротивление давлению, так называемое  дифференциальное давление. • Чем выше дифференциальное давление, тем  выше расход энергии и износ при сжатии воздуха.
GL39.jpgСовременная технология:
использование направляющих пластин воздуха  на входе фильтра и воздухораспределителей в  основании фильтра исключает турбулентность  при оптимальном распределении потока и  минимальном падении давления. Невероятно, но  это так: по сравнению с обычными 90° торцевыми  элементами благодаря направлению потока без  турбулентности обеспечивается экономия до 75 %:
Отсюда следует:
• Степень очистки должна соответствовать месту  применения фильтра. • Современное бросиликатное микроволокно  обеспечивает низкое дифференциальное  давление. • Регулярная замена фильтрующих элементов  обеспечивает низкие эксплуатационные затраты. • Только оптимальная комбинация эффективности  очистки и умеренного потребления энергии  обеспечивает рентабельность использования  сжатого воздуха

Простое и надежное техобслуживание

Исключение возможных ошибок при монтаже
Сторона входа сжатого воздуха  четко обозначена ребром на  головке фильтра. Это исключает  неверное направление потока после  монтажа или модернизации. Замена  фильтрующих элементов не требует трудоемкой проверки чистой или  грязной стороны: фильтрующие  элементы устанавливаются   в нижнюю часть корпуса, и  после закрытия корпуса, верное  позиционирование элемента GL40.jpg

Легкая и компактная конструкция – максимальное расстояние от днища фильтра до пола
Простое открытие фильтра и установка  фильтрующих элементов без риска  неправильного монтажа в нижнюю  часть корпуса ограничивают до  минимума пространство, необходимое  для демонтажа. Безопасное запирание  корпуса с упором и контрольными  отметками надежно исключает недостаточное или чрезмерное  заворачивание. При этом происходит  технологически безопасное уплотнение  фильтрующего элемента относительно  стороны входа, что надежно исключает  любое нежелательное байпасное  течение («прорыв» между грязной и  чистой стороной).GL41.jpg

Регулярное техобслуживание во избежание непредвиденной ситуации
В процессе эксплуатации на фильтр  сжатого воздуха действуют различные  нагрузки. Высокие пиковые давления и  температуры, бомбардировка грязью,  частицами масла и воды, а также  износ снижают его поглощающую  способность на протяжении срока  использования. Это неизбежно ведет  к повышению дифференциального  давления. Поэтому фильтрующие  элементы необходимо всегда заменять  в соответствии  с рекомендацией изготовителя.   Даже если фильтр оснащен указателем  дифференциального давления  и указатель находится в зеленой  области, это не обязательно означает,  что фильтр надлежащим образом  выполняет все свои функции. Дело  в том, что даже небольшое твёрдое  включение может вызвать разрыв  фильтра. Это делает указатель  дифференциального давления  бесполезным: он остается в зеленой области. А оборудование, находящееся  за фильтром, даже после смены  фильтра некоторое время остается  загрязненным. В таком случае  последствия являются несравнимо  более серьезными и намного более  дорогостоящими, чем своевременная  замена фильтра. Серия фильтров  GL обеспечивает Вам гарантию  эффективности в соответствии с ISO  12500 и ISO 8573-1:2010 в течение  годового срока службы.

Эффективная очистка от масла даже в случае синтетических масел
Металлические продукты изнашивания  и пыль, продукты разложения (в том  числе, вследствие образующиеся   в ступенях компрессора), вызывающий  коррозию контакт с кислородом  воздуха (например, в винтовых  компрессорах с впрыском масла)  и конденсат при эксплуатации  под открытым небом вызывают  преждевременное старение масла,  сопровождающееся образованием  коррозионных кислотных осадков.  Вследствие большой периодичности  их смены синтетические масла находят  все более широкое применение  в качестве масел для уплотнения.  Это требует применения лучших материалов, особенно в случае  синтетических масел, критических   с точки зрения совместимости   с материалами. Серия фильтров  GL отлично справляется со всеми  этими задачами. Они демонстрируют  не только отличную эффективность  при очистке от масла и прекрасную  химическую совместимость  материалов с распространенными  маслами компрессоров на мине- ральной основе и сравнимыми  европейскими синтетическими  поли-олефинами (PAO), но также с  синтетическими маслами на основе  полиэфира, критическими с точки  зрения действия на материалы, например, полиалкиленгликолями  (PAG) в англо-язычных странах, а  также совместимость с высоко- температурными синтетическими  маслами на базе сложных эфиров.

Гарантированная защита от коррозии
По сравнению с обычными корпусами  фильтров корпус фильтра серии GL  защищен от коррозии с помощью  электрохимического хромирования  алюминия и эпоксидного порошкового покрытия на наружной поверхности.  Притом настолько надежно, что при  соблюдении рекомендуемых условий  эксплуатации дается 10-летняя  гарантия на корпус фильтра.GL44.jpg


Все продумано: технические данные  и ступени очистки

Выбор фильтра и поправочные коэффициенты
Приведенные значения расхода фильтров приведены при давлении на выходе компрессора 7 бар (изб).При другом минимальном рабочем давлении необходимо использовать подходящий поправочный коэффициент.


Тип фильтра Условный
 проход 1)
Пропускная
 способность 2)
м3 /ч
Пропускная
способность 2)
фут3 /мин
Комплект
запасных частей
GL2_ ¼" 36 21 CP1008_
GL3_ ⅜" 55 32 CP2010_
GL5_ ½" 72 42 CP2010_
GL7_ ¾" 108 64 CP2020_
GL9_ 1" 216 127 CP3025_
GL11_ 1 ½" 396 233 CP3040_
GL12_ 1 ½" 576 339 CP4040_
GL13_ 2" 792 466 CP4050_
GL14_ 2 ½" 1.188 699 CP4065_
GL17_ 2 ½" 1.548 911 CP5065_
GL19_ 3" 2.232 1.314 CP5080_3)
1) в соответствии с DIN ISO 228 (BSP-P) или ANSI B 1.20.1 (NPT-F), 2) при 20 °C, 1 бар (абс.), относительной влажности 0 %. 3) _ заменить типами фильтроэлементов VL, ZL, XL или A.


Пример

подбораПравильное определение  конструктивных параметров фильтра   определяется следующими факторами: • минимальным рабочим давлением  системы и • максимальным объемным  расходом системы.

Порядок подбора:

1. Выберите поправочный коэффициент   в соответствии с минимальным  рабочим давлением (при необ- ходимости выберите следующую,  более низкую, ступень).

2. Умножьте максимальный объемный  расход на поправочный коэффициент  для определения номинальной  сравнительной величины.

3. На основании номинальной  сравнительной величины выберите  из таблицы такую же или большую  пропускную способность.

Пример расчета

Максимальный объемный расход   на входе системы: 285 м3 /ч  Минимальное рабочее давление  системы: 4,3 бар (изб.) 
285 м3 /ч x 1,32 = 376,2 м3 /ч, что  соответствует размеру фильтра GL11.

Имеющиеся разрешения на использование фильтров сжатого воздуха

• Разрешение для стран Европы в соответствии с  Директивой 97/23/EG для сосудов, работающих под  давлением • Разрешение для США в соответствии с ASME VIII Div1,  разрешение для Канады в соответствии с CRN • Разрешение для Австралии в соответствии с AS1210 • Разрешение для России в соответствии с ГОСТ-


Рабочее
давление
бар (изб.)
Поправочный
коэффициент
1 2,65
1,5 2,16
2 1,87
2,5 1,67
3 1,53
3,51,41
4 1,32
4,5 1,25
5 1,18
5,5 1,13
6 1,08
6,5 1,04
7 1,00
7,5 0,97
8 0,94
8,5 0,91
9 0,88
9,5 0,86
10 0,84
10,5 0,82
11 0,80
11,5 0,78
12 0,76
12,50,75
13 0,73
13,5 0,72
14 0,71
14,5 0,69
15 0,68
15,5 0,67
16 0,66
16,5 0,65
17 0,64
17,5 0,63
18 0,62
18,5 0,62
19 0,61
19,5 0,60
20 0,59


Степень очистки VL ZL XL A
Очистка Твердые частицы Твердые частицы, аэрозоли (масло, вода) аэрозоли (масло, вода) Пары
Необходима ступень предварительной очистки не требуется WS (в случае наличия жидкого конденсата) ZL XL+XL
Необходима ступень дополнительной очистки ZL
Пригодность в соответствии с ISO 8573-1:2010 [3:–:–] [2:–:3] [1:–:2] [1:–:1]
Удаление частиц размером до ≥ 3 µm ≥ 1 µm ≥ 0,01 µm не регламентировано
Содержание аэрозоля в соответствии с ISO 12500-1 не регламентировано 40 mg/m3 10 mg/m3 не регламентировано
Остаточное содержание масла не регламентировано 0,6 mg/m3 0,01 mg/m3 0,003 mg/m3
Эффективность фильтра 99,95 % 99,925 % 99,9999 % n. a.
Дифференциальное давление сухой < 70 mbar < 70 mbar < 140 mbar < 70 mbar
Дифференциальное давление влажный данные отсутствуют < 140 mbar < 200 mbar данные отсутствуют
Замена элемента 12 месяцев 12 месяцев 12 месяцев 12 месяцев
n. a. - не применимыо; n.d. - нет данных; О - Операционные часы

Область использования


Размер фильтра от/до Тип элемента Манометр дифференциального давления Конденсатоотводчик Температура применения минимум °C Температура применения максимум °C Рабочее давление максимум бар (изб.)
GL2 - GL19 VL - + 1,5 80 16
GL2 - GL19 VL - H 1,5 100 20
GL3 - GL19 VL D + 1,5 80 16
GL3 - GL19 VLD H 1,5 80 16
GL2 - GL19 VL - OA 1,5 100 20
GL2 - GL19 ZL - + 1,5 8016
GL2 - GL19 ZL - H 1,5 100 20
GL3 - GL19 ZL D + 1,5 80 16
GL3 - GL19 ZL D H 1,5 80 16
GL2 - GL19 ZL - OA 1,5 100 20
GL2 - GL19 XL - + 1,5 80 16
GL2 - GL19 XL - H 1,5 100 20
GL3 - GL19 XL D + 1,5 80 16
GL3 - GL19 XL D H 1,5 80 16
GL2 - GL19 XL - OA 1,5 100 20
GL2 - GL19 A - + 1,5 50 20
GL2 - GL19 A - OA 1,5 50 20

Значение символов
D = установлен опционный манометр дифференциального давления ZD90GL; + = смонтирован стандартный конденсатоотводчик: поплавковый конденсатоотводчик ZK
15NO/KN в случае элементов VL, ZL или XL; ручной конденсатоотводчик HV15 для элемента A; H = ручной конденсатоотводчик HV15 опционно смонтирован в случае
элементов VL, ZL или XL; OA= без опционного конденсатоотводчика; выпускное отверстие открыто

Условное обозначение продукта


Серия Типоразмер Элемент Опции
(при отличии от стандарта)
Присоединение
(только для NPT-F)
ÍÍÍÍÍ
GL от 2 до 19 VL, ZL, XL или A D, H или OA -N

Примеры:
GL3VLH-N -> фильтр NPT ⅜", элемент для твердых частиц 3 мкм, со смонтированным ручным спуском HV15
GL9XLDH -> фильтр G1" (BSP-P), элемент очень тонкой очистки 0,01 мкм, со смонтированным манометром дифференциального давления ZD90GL и ручным спуском HV15
GL9XLLDH -> фильтр G½" (BSP-P), элемент тонкой очистки 1 мкм, со смонтированным манометром дифференциального давления ZD90GL, выпускное отверстие открыто

Габариты


Тип Условный проход1) Высота А
мм
Ширина В
мм
Расстояние
от днища до пола С
мм
Монтажная высота D
мм
Глубина
мм
Вес
кг
GL2_ ¼" 182 67 ≥ 40 23 65 0,6
GL3_ ⅜" 244 89 ≥ 50 38 85 1,3
GL5_ ½" 244 89 ≥ 50 38 85 1,3
GL7_ ¾" 244 89 ≥ 50 38 85 1,3
GL9_ 1" 281 130 ≥ 70 46 116 3
GL11_ 1 ½" 373 130 ≥ 70 46 116 3,2
GL12_ 1 ½" 445 164 ≥ 100 57 156 6,9
GL13_ 2" 537 164 ≥ 100 57 156 7,3
GL14_ 2 ½" 537 164 ≥ 100 57 156 7,1
GL17_ 2 ½" 659 192 ≥ 120 72 182 10,3
GL19_ 3" 849 192 ≥ 120 72 182 15,3
1) в соответствии с DIN ISO 228 (BSP-P) или ANSI B 1.20.1 (NPT-F), 2) при 20 °C, 1 бар (абс.)

Дополнительные опции:



Кронштейн для крепления на стене
для фильтра, при необходимости включая принадлежности
Тип пригоден для
BF/GL2 GL2, одноступенчатый
BF/GL2/2 GL2, двухступенчатый
BF/GL2/3 GL2, трехступенчатый
BF/GL3 - GL7 GL3 - GL7, одноступенчатый
BF/GL3 - GL7/2 GL3 - GL7, двухступенчатый
BF/GL3 - GL7/3 GL3 - GL7, трехступенчатый
BF/GL9-GL11 GL9 - GL11, одноступенчатый
BF/GL9-GL11/2 GL9 - GL11, двухступенчатый
BF/GL9-GL11/3 GL9 - GL11, трехступенчатый
BF/GL12-GL14 GL12 - GL14, одноступенчатый
BF/GL12-GL14/2 GL12 - GL14, двухступенчатый
BF/GL12-GL14/3 GL12 - GL14, трехступенчатый
BF/GL17-GL19 GL17 - GL19, одноступенчатый
BF/GL17-GL19/2 GL17 - GL19, двухступенчатый
BF/GL17-GL19/3 GL17 - GL19, трехступенчатый

Крепление для комбинации фильтров
Тип пригоден для
BFS/GL2/2 GL2, двухступенчатый
BFS/GL2/3 GL2, трехступенчатый
BFS/GL3 - GL7/2 GL3 - GL7, двухступенчатый
BFS/GL3 - GL7/3 GL3 - GL7, трехступенчатый
BFS/GL9 - GL11/2 GL9 - GL11, двухступенчатый
BFS/GL9 - GL11/3 GL9 - GL11, трехступенчатый
BFS/GL12 - GL14/2 GL12 - GL14, двухступенчатый
BFS/GL12 - GL14/3 GL12 - GL14, трехступенчатый
BFS/GL17 - GL19/2 GL17 - GL19, двухступенчатый
BFS/GL17 - GL19/3 GL17 - GL19, трехступенчатый


Конденсатоотводчик
Тип Конструкция Размер фильтра
HV15 ручной GL2 - GL19
ZK15NO/KN поплавковый GL2 - GL19

Манометр дифференциального
давления
для фильтров типоразмера GL - GL19
Тип Конструкция
ZD90GL аналоговый
ZDE120G электронный


Монтажные комплекты для конденсатоотводчика
для фильтров типоразмера GL - GL19
Тип Присоединение пригоден для типа конденсатоотводчика
фильтр Конденсатоотводчик
MK-G15-G10 G½ a G⅜ a Trap 22
MK-G15-G10 G½ a G⅜ i ED3002
MK-G15-G15 G½ a G½ a ED2010, ED3004 - 3100
MK-G15-G20 G½ a G¾ a ED2020 - 2060
