Реле давления, в обиходе также часто называемые прессостатами, используются в «классической» схеме управления поршневыми компрессорами - в этом случае они выступают в качестве силового устройства, напрямую замыкая и размыкая цепь питания приводного электродвигателя в зависимости от рабочего давления, подаваемого на механическую часть прессостата. Также, реле давления могут использоваться и в качестве управляющего устройства, когда они замыкают или размыкают цепь управления, что, в свою очередь, вызывает срабатывание устройств запуска электродвигателя (будь то пускатель прямого запуска или «звезда-треугольник»).
Прессостаты могут оснащаться разгрузочным клапаном EV, который срабатывает (открывается) при размыкании цепи (т.е. при остановке компрессора). На разгрузочный клапан подается воздух из внутреннего объема компрессора до обратного клапана - таким образом, остановка компрессора и срабатывание разгрузочного клапана вызывает сброс давления из объема до обратного клапана (разгрузку компрессора), что необходимо для последующего разгруженного перезапуска.
Существуют также разгрузочные клапаны AEV с отложенным срабатыванием. Такой клапан закрывается не сразу при запуске электродвигателя компрессора, а чуть позже, при достижении давлением до обратного клапана значения порядка 2 бар.
Реле давления могут оснащаться устройством защиты электродвигателя, отрабатывающем при повышении силы тока до определенного уровня.
Типичным является использование реле давления в поршневых компрессорах, хотя некоторые производители, например, компания BOGE Kompressoren, также оснащают некоторые поршневые модели электронными системами управления с аналоговыми датчиками. Для современных винтовых компрессоров управление через реле давления не характерно - обычно используются аналоговые датчики давления.
Одним из самых известных производителей реле давления является германская компания Condor Werke, а одним из самых распространенных типов прессостатов - ее серия MDR. Большинство в принципе использующих в конструкции реле давления европейских компрессоров, да и многие компрессоры, производимые неевропейскими фирмами, оснащаются этими реле давления.
 |
 |

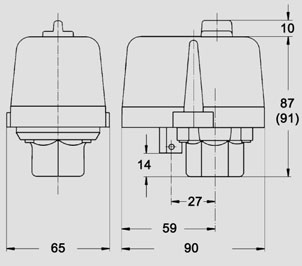

| Реле давления MDR2 с кнопкой вкл/выкл и без нее, и его габаритные размеры | |
| Макс. мощность электродвигателя 240В | : | 2,2 кВт |  |
| Максимальное рабочее давление | : | 12 бар | |
| Исполнение в соответствии с | : | EN 60947 | |
| Расчетный срок службы электрической части | : | >1x105 циклов | |
| Расчетный срок службы механической части | : | >5x106 циклов | |
| Макс. частота переключений, электр. часть | : | 120 ч-1 | |
| Макс. частота переключений, мех. часть | : | 600 ч-1 | |
| Максимальный ток при 240В | : | 20А | |
| Давление разрушения | : | >35 бар | |
| Допустимая температура CжВ/воды | : | -5...+80/+1...+80 °C | |
| Класс электрической защиты | : | IP44 |
| Наименование (код) | Кнопка вкл/выкл | poff, бар | Присоединение | Масса, г | Номер для заказа |
| MDR-2 DBA AAAA 015A030 XAA XXX | EA | 1,5...7 | G¼" | 300 | 212164 |
| MDR-2 GBA AAAA 070A090 XAA XXX | EA | 4...12 | G¼" | 300 | 212171 |
| MDR-2 GEA AAAA 070A090 XAA XXX | EA | 4...12 | F4 ¼" | 320 | 212188 |
| MDR-2 GFA AAAA 070A090 XAA XXX | EA | 4...12 | F4 3/8" | 320 | 212195 |
| MDR-2 GDA AAAA 070A090 XAA XXX | EA | 4...12 | F4 ½" | 320 | 212201 |
| MDR-2 DBA BAAA 015A030 XAA XXX | - | 1,5...7 | G¼" | 300 | 217381 |
| MDR-2 GBA BAAA 070A090 XAA XXX | - | 4...12 | G¼" | 300 | 217404 |
| MDR-2 GEA BAAA 070A090 XAA XXX | - | 4...12 | F4 ¼" | 320 | 219408 |
| MDR-2 GFA BAAA 070A090 XAA XXX | - | 4...12 | F4 3/8" | 320 | 226888 |
| MDR-2 GDA BAAA 070A090 XAA XXX | - | 4...12 | F4 ½" | 320 | 226895 |
|
| Фланец F4 |
Что такое «присоединение F4»? Присоединение F4 означает, что прессостат оснащен 4-сторонним фланцем, имеющим 1 главное резьбовое присоединение с указанным диаметром, и 3 вспомогательных присоединения меньшего диаметра (стандартно закрыты заглушками). Использование фланца F4 позволяет обеспечить бóльшую гибкость в установке и размещении прессостата, а также присоединить параллельно с ним какие-либо иные устройства (например, предохранительный клапан или манометр).
Реле давления MDR 2 могут или не иметь разгрузочного клапана (в стандартной комплектации, как она показана в кодах выше), или оснащаться различными типами разгрузочных клапанов. Разгрузочный клапан может или закрываться сразу же при запуске электродвигателя (тип EV), или же с задержкой относительно последнего (тип AEV). Если Вы хотели бы увидеть эскиз разгрузочного клапана с его размерами (все они, вообще-то, совсем небольшие), просим Вас обращаться к нашим сотрудникам.
| Рисунок | Тип | Описание | Масса, г | Номер для заказа |
 |
EV 2 | C резьбовым присоединением под пластиковую или медную трубку 6 мм | 25 | 200666 |
 |
EV 2S | C быстроразъемным присоединением под пластиковую трубку 6 мм | 25 | 200680 |
 |
EV 2W | Штуцер 90° с резьбовым присоединением под трубку 6 мм | 25 | 200697 |
|
EV 2Wi | Штуцер 90° с резьбовым присоединением под трубку ¼" | 15 | 200703 |
 |
EV 2WS | Штуцер 90° с быстроразъемным присоединением под трубку 6 мм | 15 | 200710 |
 |
AEV 2S | Клапан с задержкой отрабатывания, с быстроразъемным присоединением под трубку 6 мм | 25 | 200741 |
 |
AEV 2W | Клапан с задержкой отрабатывания, с 90° штуцером, с резьбовым присоединением под трубку 6 мм | 15 | 200758 |
|
AEV 2Wi | Клапан с задержкой отрабатывания, с 90° штуцером, с резьбовым присоединением под трубку ¼" | 15 | 200765 |
 |
AEV 2WS | Клапан с задержкой отрабатывания, с 90° штуцером, с быстроразъемным присоединением под трубку 6 мм | 15 | 200772 |
В станадартную комплектацию реле давления MDR2, как она показана в кодах выше, входит проходная изолируюшая втулка WN. При желании, можно заказать различные другие кабельные сальники:
| Рисунок | Тип | Описание | Масса, г | Номер для заказа |
 |
WN | Проходная изолирующая втулка | 6 | 200888 |
 |
PG 11 G | Направляющие для монтажа сальника 11 мм с внутренней резьбой | 6 | 200895 |
 |
PG 11 V | Кабельный сальник 11 мм | 12 | 200901 |
 |
PG 11 Z | Кабельный сальник 11 мм с компенсацией натяжения | 12 | 200925 |
 |
PG 11 ZK | Кабельный сальник 11 мм с компенсацией натяжения и поддержкой кабеля | 12 | 200918 |
|
PG 13.5 G | Направляющие для монтажа сальника 13.5 мм с внутренней резьбой | 6 | 200963 |
|
PG 13.5 V | Кабельный сальник 13.5 мм | 12 | 200932 |
|
PG 13.5 Z | Кабельный сальник 13.5 мм с компенсацией натяжения | 12 | 200956 |
|
PG 13.5 ZK | Кабельный сальник 13.5 мм с компенсацией натяжения и поддержкой кабеля | 12 | 200949 |
 |
 |

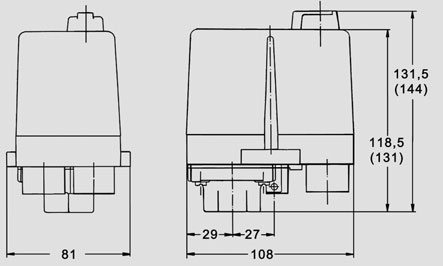

| Реле давления MDR3 с кнопкой вкл/выкл, и его габаритные размеры | |
| Макс. мощность электродвигателя 400В | : | 7,5 кВт |
| Максимальное рабочее давление | : | 35 бар |
| Исполнение в соответствии с | : | EN 60947 |
| Расчетный срок службы электрической части | : | >1x105 циклов |
| Расчетный срок службы механической части | : | >1x106 циклов |
| Макс. частота переключений, электр. часть | : | 120 ч-1 |
| Макс. частота переключений, мех. часть | : | 600 ч-1 |
| Максимальный ток при 240В | : | 24А |
| Давление разрушения для версий ≤16/≥25 бар | : | >40/60 бар |
| Допустимая температура CжВ/воды | : | -5...+80/+1...+80 °C |
| Класс электрической защиты | : | IP54 |
| Наименование (код) | Кнопка вкл/выкл | poff, бар | Присоединение | Масса, г | Номер для заказа |
| MDR-3 DAA AAAA 045A060 XAA XXX | EA | 1,3...6 | G½" | 610 | 212256 |
| MDR-3 GAA AAAA 090A110 XAA XXX | EA | 4...11 | G½" | 610 | 212263 |
| MDR-3 GBA AAAA 090A110 XAA XXX | EA | 4...11 | G¼" | 610 | 212270 |
| MDR-3 GEA AAAA 090A110 XAA XXX | EA | 4...11 | F4 ¼" | 640 | 212287 |
| MDR-3 GDA AAAA 090A110 XAA XXX | EA | 4...11 | F4 ½" | 640 | 212294 |
| MDR-3 GFA AAAA 090A110 XAA XXX | EA | 4...11 | F4 3/8" | 640 | 212300 |
| MDR-3 HAA AAAA 130A160 XAA XXX | EA | 6...16 | G½" | 610 | 212317 |
| MDR-3 HBA AAAA 130A160 XAA XXX | EA | 6...16 | G¼" | 610 | 212324 |
| MDR-3 HEA AAAA 130A160 XAA XXX | EA | 6...16 | F4 ¼" | 640 | 212313 |
| MDR-3 HDA AAAA 130A160 XAA XXX | EA | 6...16 | F4 ½" | 640 | 212348 |
| MDR-3 HFA AAAA 130A160 XAA XXX | EA | 6...16 | F4 3/8" | 640 | 212355 |
| MDR-3 IAA AAAA 215A250 XAA XXX | EA | 7,5...25 | G½" | 610 | 212362 |
| MDR-3 IDA AAAA 215A250 XAA XXX | EA | 7,5...25 | F4 ½" | 640 | 212379 |
| MDR-3 JAA AAAA 320A350 XAA XXX | EA | 12...35 | G½" | 610 | 229711 |
| MDR-3 JDA AAAA 320A350 XAA XXX | EA | 12...35 | F4 ½" | 640 | 229728 |
| MDR-3 DAA BAAA 045A060 XAA XXX | - | 1,3...6 | G½" | 590 | 226932 |
| MDR-3 GAA BAAA 090A110 XAA XXX | - | 4...11 | G½" | 590 | 226949 |
| MDR-3 GBA BAAA 090A110 XAA XXX | - | 4...11 | G¼" | 590 | 226956 |
| MDR-3 GEA BAAA 090A110 XAA XXX | - | 4...11 | F4 ¼" | 620 | 226963 |
| MDR-3 GDA BAAA 090A110 XAA XXX | - | 4...11 | F4 ½" | 620 | 226970 |
| MDR-3 GFA BAAA 090A110 XAA XXX | - | 4...11 | F4 3/8" | 620 | 226987 |
| MDR-3 HAA BAAA 130A160 XAA XXX | - | 6...16 | G½" | 590 | 226994 |
| MDR-3 HBA BAAA 130A160 XAA XXX | - | 6...16 | G¼" | 590 | 227007 |
| MDR-3 HEA BAAA 130A160 XAA XXX | - | 6...16 | F4 ¼" | 620 | 227014 |
| MDR-3 HDA BAAA 130A160 XAA XXX | - | 6...16 | F4 ½" | 620 | 227021 |
| MDR-3 HFA BAAA 130A160 XAA XXX | - | 6...16 | F4 3/8" | 620 | 227038 |
| MDR-3 IAA BAAA 215A250 XAA XXX | - | 7,5...25 | G½" | 590 | 227045 |
| MDR-3 IDA BAAA 215A250 XAA XXX | - | 7,5...25 | F4 ½" | 620 | 227052 |
| MDR-3 JAA BAAA 320A350 XAA XXX | - | 12...35 | G½" | 590 | 229698 |
| MDR-3 JDA BAAA 320A350 XAA XXX | - | 12...35 | F4 ½" | 620 | 229704 |
Реле давления MDR 3 могут или не иметь разгрузочного клапана (в стандартной комплектации, как она показана в кодах выше), или оснащаться различными типами разгрузочных клапанов. Разгрузочный клапан может или закрываться сразу же при запуске электродвигателя (тип EV), или же с задержкой относительно последнего (тип AEV).
| Рисунок | Тип | Описание | Масса, г | Номер для заказа |
|
EV 3 | C резьбовым присоединением под пластиковую или медную трубку 6 мм | 25 | 201045 |
|
EV 3i | C резьбовым присоединением под пластиковую или медную трубку ¼" | 25 | 201052 |
|
EV 3S | C быстроразъемным присоединением под пластиковую трубку 6 мм | 25 | 201069 |
|
EV 3W | Со штуцером 90°, с резьбовым присоединением под пластиковую или медную трубку 6 мм | 18 | 201076 |
|
EV 3Wi | Штуцер 90° с резьбовым присоединением под трубку пластмассовую или медную ¼" | 18 | 201083 |
|
EV 3WS | Штуцер 90° с быстроразъемным присоединением под гибкую пластиковую трубку 6 мм | 10 | 201090 |
 |
EV 3L | C двумя резьбовыми присоединениями под пластиковые или медные трубки 6 мм | 30 | 201229 |
 |
AEV 3 | Клапан с задержкой отрабатывания, с резьбовым присоединением под трубку 6 мм | 25 | 201106 |
|
AEV 3S | Клапан с задержкой отрабатывания, с быстроразъемным присоединением под трубку 6 мм | 25 | 201120 |
|
AEV 3W | Клапан с задержкой отрабатывания, с 90° штуцером, с резьбовым присоединением под трубку 6 мм | 18 | 201137 |
|
AEV 3Wi | Клапан с задержкой отрабатывания, с 90° штуцером, с резьбовым присоединением под трубку ¼" | 18 | 201144 |
|
AEV 3WS | Клапан с задержкой отрабатывания, с 90° штуцером, с быстроразъемным присоединением под трубку 6 мм | 10 | 201151 |
В станадартную комплектацию реле давления MDR3, как она показана в кодах выше, входит проходная изолируюшая втулка WN. При желании, можно заказать различные другие кабельные сальники:
| Рисунок | Тип | Описание | Масса, г | Номер для заказа |
|
WN | Проходная изолирующая втулка | 6 | 201243 |
|
PG 9 Z | Кабельный сальник 9 мм с компенсацией натяжения. Используется в качестве дополнительного сальника под кабели к довольно редко используемым модулям защиты от низкого напряжения типов RU или шунтового расцепителя типов RA, если таковые установлены на прессостате. | 12 | 201373 |
|
PG 11 G | Направляющие для монтажа сальника 11 мм с внутренней резьбой | 6 | 201250 |
|
PG 11 V | Кабельный сальник 11 мм | 12 | 201267 |
|
PG 11 Z | Кабельный сальник 11 мм с компенсацией натяжения | 12 | 201274 |
|
PG 11 ZK | Кабельный сальник 11 мм с компенсацией натяжения и поддержкой кабеля | 12 | 201281 |
|
PG 13.5 G | Направляющие для монтажа сальника 13.5 мм с внутренней резьбой | 6 | 201298 |
|
PG 13.5 V | Кабельный сальник 13.5 мм | 12 | 201304 |
|
PG 13.5 Z | Кабельный сальник 13.5 мм с компенсацией натяжения | 12 | 201311 |
|
PG 13.5 ZK | Кабельный сальник 13.5 мм с компенсацией натяжения и поддержкой кабеля | 12 | 201328 |
|
PG 16 G | Направляющие для монтажа сальника 16 мм с внутренней резьбой | 6 | 201335 |
|
PG 16 V | Кабельный сальник 16 мм | 12 | 201342 |
|
PG 16 Z | Кабельный сальник 16 мм с компенсацией натяжения | 12 | 201359 |
|
PG 16 ZK | Кабельный сальник 16 мм с компенсацией натяжения и поддержкой кабеля | 18 | 201336 |
 |
| Примерное время срабатывания реле перегрузки SK R3 |
Для комплектации прессостатов MDR3 предлагаются тепловые реле перегрузки (реле тепловой защиты) типов SK R3. Они снабжены регулятором, с помощью которого можно регулировать, в определенных пределах, желаемую силу тока, по которой будет производиться защита. Время отрабатывания реле SK R3 зависит от того, насколько фактическая сила тока превышает выставленную, что схематичено проиллюстрированно на рисунке справа.
Также, возможна установка модулей защиты от пониженного напряжения типов RU и шунтовых расцепителей типов RA. Одновременно может быть установлен только один из этих двух компонентов: или модуль защиты от пониженного напряжения, или шунтовый расцепитель.
| Рисунок | Тип | Описание | Масса, г | Номер для заказа |
 |
SK3 | Мост без механизма размыкания. Поставляется стандартно в составе реле давления без кнопки включения/выключения. | 90 | 201380 |
 |
SK3-S | Мост с механизмом размыкания. Поставляется стандартно в составе реле давления с кнопкой включения/выключения MDR 3/EA. | 90 | 201397 |
 |
SK R3/1,0 | Реле тепловой защиты, допустимый диапазон настройки 0,63...1,00 А | 145 | 201403 |
| SK R3/1,6 | Реле тепловой защиты, допустимый диапазон настройки 1,00...1,60 А | 201410 | ||
| SK R3/2,5 | Реле тепловой защиты, допустимый диапазон настройки 1,60...2,50 А | 201427 | ||
| SK R3/4,0 | Реле тепловой защиты, допустимый диапазон настройки 2,50...4,00 А | 201434 | ||
| SK R3/6,3 | Реле тепловой защиты, допустимый диапазон настройки 4,00...6,30 А | 201441 | ||
| SK R3/10,0 | Реле тепловой защиты, допустимый диапазон настройки 6,30...10,00 А | 201458 | ||
| SK R3/16,0 | Реле тепловой защиты, допустимый диапазон настройки 10,00...16,00 А | 201465 | ||
| SK R3/20,0 | Реле тепловой защиты, допустимый диапазон настройки 16,00...20,00 А | 201472 | ||
| SK R3/24,0 | Реле тепловой защиты, допустимый диапазон настройки 20,00...24,00 А | 201489 | ||
| SK R3/30/2 | Реле тепловой защиты, двухполюсное, допустимый диапазон настройки 22,00...30,00 А | 201496 | ||
 |
RU и RA | Модули защиты от пониженного напряжения и шунтовые расцепители. Пожалуйста, за информацией обращайтесь к нашим сотрудникам. | 100 | по запросу |
Для оформления заказа на реле давления Condor MDR2 и MDR3 нужно, или, по крайней мере, крайне желательно, знать следующее:
- какое реле давления требуется (это просто: MDR2 или MDR3)
- на какое давление (смотрите диапазоны регулировки poff в таблицах выше)
- нужна ли кнопка включения/выключения
- какое присоединение под сжатый воздух
- нужен ли разгрузочный клапан и если да, то какой (EV или AEV), и с каким присоединением
- нужна ли защита от перегрузки и если да, то на какую силу тока
- какой требуется кабельный сальник

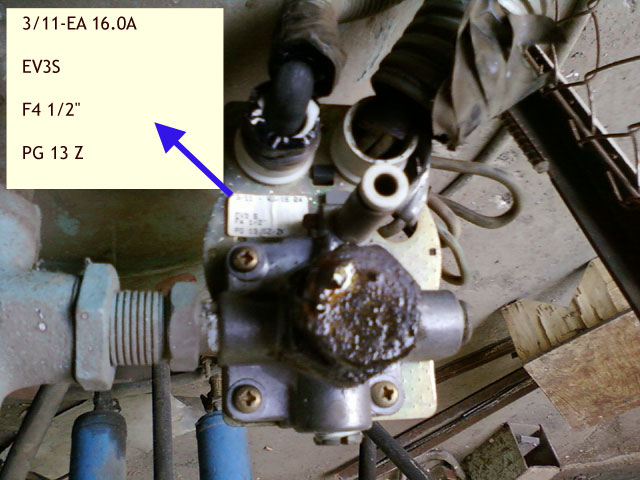

Иногда, эту информацию можно найти на самом прессостате: на верхней части крышки, на днище, или даже (в случае с реле перегрузки) внутри корпуса на реле перегрузки. Например, ниже показана присланная нам одним из клиентов фотография днища прессостата MDR3 (это MDR-3 GDA AAAA 090A110 XAA XXX плюс реле перегрузки SK R3/16,0 плюс разгрузочный клапан EV 3S плюс кабельный сальник PG 13.5 Z):
 |
| Прессостат Condor MDR3/EA |
Если у Вас есть сомнения или затруднения относительно идентификации нужного Вам прессостата, пожалуйста, обращайтесь к нашим сотрудникам.
Кроме упомянутых выше наиболее распространенных моделей прессостатов, мы также поставляем некоторые другие реле давления фирмы Condor:
- однофазные MDR 1 и MDR 11,
- однофазные MDR 21,
- трехфазные MDR 4, MDR 4S, MDR 4SU, MDR 4SD,
- трехфазные MDR 5,
- контрольные (управляющие) MDR43 и MDR53,
- контрольные (управляющие) MDR-F и их модификации,
- контрольные (управляющие) FF-142 и FFG-142, а также PS-1,
- а также другие реле давления.
